สวัสดีครับทุกท่าน เราจะแบ่งโปรเจกต์นี้ออกเป็น 4 โปรเจกต์ย่อยนะครับ นี่คือโปรเจกต์ย่อยที่ 2 ในปัจจุบัน
โปรเจกต์ สายการผลิตสำเร็จรูปสำหรับการเคลือบผงและการบำบัดเบื้องต้นแบบจุ่มสำหรับส่วนประกอบเครื่องปรับอากาศ
เอกสารอ้างอิง: CTI-EXP-2026-ACPC
วันที่: 28 สิงหาคม 2569
ประกาศถึงลูกค้าทั่วโลก: ข้อเสนอนี้มีรายละเอียดข้อกำหนดทางเทคนิคที่สมบูรณ์, ขั้นตอนการทำงาน, สถาปัตยกรรมระบบ, แนวทางความปลอดภัย, และขอบเขตการจัดหามาตรฐานสำหรับโรงงานเคลือบผงอุตสาหกรรมแบบอัตโนมัติ/กึ่งอัตโนมัติที่ออกแบบมาสำหรับโครงและส่วนประกอบโลหะของเครื่องปรับอากาศ
โปรเจกต์ 2
เมื่อเราออกแบบสายการผลิตเคลือบผงแบบแบทช์สำหรับโครงเครื่องปรับอากาศนี้ ปัญหาหลักของเราไม่ใช่แค่การทำอุณหภูมิการอบให้ได้ 200°C เท่านั้น แต่เป็นการหาวิธีหยุดการลากน้ำระหว่างถังไซเลน 4 ขั้นตอนกับเตาอบไล่ความชื้น หากคุณเคยเจอปัญหาการเกิดสนิมอย่างรวดเร็วบนโครงเหล็กหนัก (สูงสุด 300 กก. พร้อมตัวแขวนคู่)
คุณจะรู้ว่าสเปกมาตรฐานทั่วไปไม่เพียงพอ เราจึงได้รวมระบบรางแขวนเหนือศีรษะเข้ากับรถเข็นขนส่งภาคพื้นดิน เพื่อให้คนงานไม่ต้องแบกรับภาระในการเคลื่อนย้ายแผ่นขนาด 3.8 เมตร
ด้านล่างนี้คือรายละเอียดทางวิศวกรรมที่แน่นอนของการตั้งค่าที่เราสร้างและจัดส่งในตู้คอนเทนเนอร์ 40HQ มาตรฐาน ไม่มีการปรุงแต่ง มีเพียงพารามิเตอร์ทางเทคนิคที่แท้จริงและสเปกการผลิตจริง
ออกแบบมาเพื่อการกำจัดคราบน้ำมัน, การกัดผิว, และการเคลือบผิวด้วยไซเลนอย่างสมบูรณ์ เพื่อให้มั่นใจในการยึดเกาะของสีที่ดีเยี่ยมและประสิทธิภาพการป้องกันการกัดกร่อนในระยะยาว
|
พารามิเตอร์ |
ข้อมูลจำเพาะ
|
|
กำลังการผลิต / ความเร็วในการประมวลผล |
อัตราการประมวลผลที่ออกแบบ: 10 นาที / ตัวแขวน (อัตราแบทช์) |
|
ขนาดโดยรวม (ระบบ) |
ยาว 8.5 ม. × กว้าง 4.6 ม. × สูง 3.5 ม. |
|
ขนาดถังเดี่ยว |
ยาว 4.5 ม. × กว้าง 2.0 ม. × สูง 3.5 ม. (หน่วยถังเดี่ยว 4 หน่วย) |
|
วัสดุแผ่นภายใน |
แผ่นสแตนเลส SUS304 / SUS201 หนา 3.0 มม. เชื่อมไร้รอยต่อ |
|
โครงสร้างภายนอก |
ท่อเหล็กสี่เหลี่ยมหนา 100 มม. × 100 มม. × 3.0 มม. โครงสร้างสำหรับงานหนัก |
|
การจัดเรียงถัง |
ถัง 1: ขจัดคราบไขมัน | ถัง 2: ล้าง 1 | ถัง 3: การเคลือบผิวด้วยไซเลน | ถัง 4: ล้าง 2 |

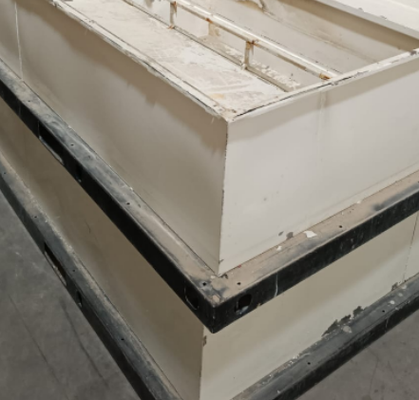

กำจัดความชื้นที่หลงเหลือบนชิ้นงานหลังจากการล้างออกอย่างรวดเร็ว เพื่อเตรียมพื้นผิวโลหะสำหรับการยึดเกาะของผงสีโดยไม่เกิดสนิมอย่างรวดเร็ว
|
พารามิเตอร์ |
ข้อมูลจำเพาะ
|
|
ขนาดภายใน/ภายนอกเตาอบ |
ยาว 4.5 ม. × กว้าง 3.09 ม. × สูง 3.8 ม. (ขอบเขตภายนอก) |
|
โครงสร้าง |
โครงสร้างฉนวนแบบสะพานแผงแซนด์วิชแบบโมดูลาร์ แผ่นด้านใน: เหล็กอาบสังกะสีหนา 0.7 มม.; แผ่นด้านนอก: เหล็กเคลือบสีหนา 0.6 มม. (สีขาว) |
|
ฉนวนกันความร้อน |
ใยหินความหนาแน่นสูง 120 มม. (ความหนาแน่น: 100-110 กก./ลบ.ม.), พร้อมไส้ใยแก้วอะลูมิเนียมซิลิเกตที่รอยต่อ อุณหภูมิพื้นผิว ≤ อุณหภูมิแวดล้อม + 10°C |
|
แหล่งความร้อนและความจุ |
องค์ประกอบทำความร้อนไฟฟ้า (ท่อทำความร้อนแบบครีบสแตนเลส, 2kW × 42 ชิ้น = กำลังไฟรวม 84 kW) |
|
ระบบหมุนเวียนอากาศ |
การหมุนเวียนอากาศร้อนแบบบังคับ ดูดด้านบนและจ่ายด้านล่างผ่านพัดลมแรงเหวี่ยงอุณหภูมิสูง 5.5 kW (ใบพัด 16Mn, ขับเคลื่อนแบบ C-type) |
|
พารามิเตอร์ความร้อนในการอบแห้ง |
อุณหภูมิทำงาน: 120°C ~ 160°C | เวลาทำความร้อน: 25°C ถึงอุณหภูมิเป้าหมาย ≤ 40 นาที | การใช้พลังงาน: ~84 kWh |
เตาอบอุณหภูมิสูงที่ออกแบบมาเพื่อละลาย, ไหล, และเชื่อมขวางการเคลือบผงเทอร์โมเซ็ตให้เป็นชั้นป้องกันที่สม่ำเสมอ
|
พารามิเตอร์ |
ข้อมูลจำเพาะ
|
|
ขนาดเตาอบ |
ยาว 4.5 ม. × กว้าง 3.09 ม. × สูง 4.1 ม. |
|
สเปกแผงโครงสร้าง |
แผงโมดูลาร์แบบถอดประกอบได้; ด้านในเหล็กอาบสังกะสีหนา 0.7 มม. / ด้านนอกเคลือบสีหนา 0.6 มม. / แผ่นใยหินหนา 120 มม. (100 กก./ลบ.ม.) |
|
ประตูและการตัดขอบ |
ประตูเปิดคู่ (2 บาน) พร้อมแถบซีลยางซิลิโคนทนอุณหภูมิสูงแบบ P-type; การหุ้มมุมด้านนอกเหล็กม้วนเย็นหนา 1.2 มม. สีฟ้าอ่อน |
|
แหล่งความร้อนและความจุ |
องค์ประกอบทำความร้อนไฟฟ้า (ท่อทำความร้อนแบบครีบ, 2kW × 54 ชิ้น = กำลังไฟรวม 108 kW) ติดตั้งตามด้านล่าง |
|
ชุดพัดลมหมุนเวียน |
พัดลมแรงเหวี่ยงอุณหภูมิสูง 5.5 kW (P=5.5kW, รุ่น 4-72-5A, ใบพัดทนความร้อน 16Mn) |
|
พารามิเตอร์ความร้อนในการอบ |
อุณหภูมิทำงาน: 180°C ~ 200°C | เวลาอบ: 15-20 นาที | เวลาทำความร้อน: 25°C ถึง 200°C ≤ 40 นาที | การใช้พลังงาน: ~108 kWh |
วันนี้มีเท่านี้ครับ เราจะมาต่อกันพรุ่งนี้ 29 สิงหาคม
