| ขั้นต่ำ: | 1 |
| ราคา: | USD6000-USD12000/SET |
| บรรจุภัณฑ์มาตรฐาน: | กับภาพยนตร์และกล่องปกติ |
| ระยะเวลาการจัดส่ง: | 15 วันหลังจากเงินฝาก |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 30ชุด/เดือน |
ออกแบบสําหรับโรงงานที่จํากัดพื้นที่ (5.60m & 6.20m ตัวเลือกความกว้าง)CoatTech จําหน่ายระบบแผ่นหินหญ้าที่ได้รับการรับรองจาก CNAS ระยะเวลา 60 นาทีที่มีความสามารถในการเผาไหม้.
มาลูกค้ายังเรียกมันว่าเป็นระบบเคลือบอุตสาหกรรมที่กําหนดเอง แผนไฟ 60 นาที แผนแซนวิชหิน แผนผังกระเป๋าฉีดกระเป๋าสับสน บริการเปิดใช้งานในสถานที่
เมื่อบูรณาการสายการเคลือบสีใหม่หรือการแยกห้องฉีดอุตสาหกรรม ผู้ผลิตมักต้องเผชิญหน้ากับสองอุปสรรคที่สําคัญ:
ลักษณะของโรงงานที่แคบและกฎระเบียบความปลอดภัยจากไฟที่เข้มงวดในท้องถิ่น.
ระบบการแยกแบบจําลองจากหินของ CoatTech ได้ถูกออกแบบมาเพื่อแก้ปัญหาทั้งสองอย่างพร้อมกันโดยรวมการวางแผนพื้นที่ที่แม่นยําถึงมิลลิเมตร กับการรับรองความทนทานต่อไฟ 60 นาที, เรารับรองว่าอุปกรณ์ของคุณเข้ากันอย่างสมบูรณ์แบบ ผ่านการตรวจสอบความปลอดภัยในท้องถิ่นได้อย่างต่อเนื่อง และทํางานอย่างน่าเชื่อถือ
1.60 นาที ความทนทานต่อไฟ:ทดสอบและรับรองอย่างเป็นทางการตามมาตรฐาน GB / T 9978 (ถูกยอมรับ CNAS / CMA / ILAC-MRA)
2การจัดทําพื้นที่ที่เหมาะสมตัวเลือกที่ออกแบบมาก่อนที่ออกแบบมาโดยเฉพาะสําหรับความกว้างของสถานที่5.60m (ตัวเลือกที่ 1)หรือ6.20m (ตัวเลือก 2).
3. การปิดความหนาแน่นสูง:สร้างด้วยแผ่นเหล็กสี 50 มิลลิเมตรสองด้าน เติมเต็มด้วยแกนหินที่ไม่เผาไหม้ 100 กิโลกรัม/ม3
4.การจัดจําหน่ายในสถานที่:1 วิศวกรสนามที่ประสบการณ์ถูกส่งไปที่สถานที่ของคุณ12~15 วันการประกอบโครงสร้าง การบูรณาการ และการใช้งาน
การจัดวางอุปกรณ์แบบมาตรฐานมักจะล้มเหลว เมื่อมีพื้นที่จํากัด
CoatTech ให้บริการ 2 การปรับปรุงโครงสร้างตามขอบเขตของโรงงานของคุณ
1โฟกัส:ประสิทธิภาพพื้นที่สูงสุดในทางเดินการดําเนินงานที่แคบ
2การออกแบบ:รูปแบบที่คอมพัคต์มาก สามารถรวมผนังแผ่น และท่อโดยไม่เสียพื้นที่ทํางานภายในหรือความปลอดภัย
| วัตถุ / ปารามิเตอร์ระบบ | ข้อมูลเฉพาะเจาะจงทางเทคนิคและความต้องการการตั้งค่า | ความเห็น / ความสอดคล้อง |
| 1.0 ขนาดหลักและการปรับเปลี่ยนสถานที่ | ||

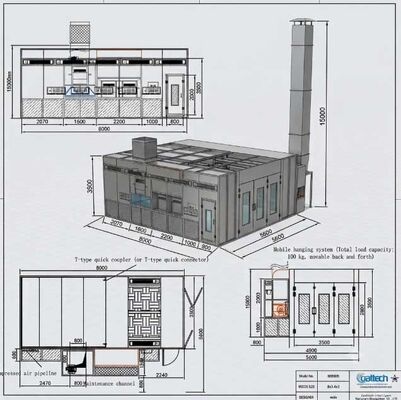

| ขนาดทํางานภายใน | 8000 × 3400 × 3000 มม (L × W × H) | ห้องชิ้นงาน |
| ขนาดรวมภายนอก | 8110 × 5600 × 3500 mm (L × W × H) (รวมทางเดินการบํารุงรักษา 800 mm) | ติดกับเขตพื้นที่ 5.6m |
| รากฐานและพื้น | สะดวกกับพื้นฮังการ์ที่มีอยู่ ไม่มีถัง ไม่มีพานที่จําเป็น | โครงการล้างพื้น 100% |
| การบํารุงรักษา | ประกอบด้วยทางบํารุงรักษา 800 มิลลิเมตรสําหรับการดูแลแฟนและท่อ | การจัดทําแบบบูรณาการ |
| 2.0 โครงสร้างห้องบิน และแผ่นไฟ | ||
| แผ่นผนัง | แผ่นแซนด์วิชหินความแข็งแรงสูง 50 มม. ความกว้างที่ใช้ได้ 1150 มม. แผ่นเหล็กสีขาว 0.6 มม. ด้านสอง ความหนาแน่นของแกน: 120 กิโลกรัม/เมตร; ระดับไฟ: ประเภท A1. | ระดับไฟ A1 |
| แผ่นหลังคา | แผ่นแซนด์วิชหินความแข็งแรงสูง 50 มม. ความกว้างที่ใช้ได้ 1150 มม. แผ่นเหล็กสีขาว 0.6 มม. ด้านสอง ความหนาแน่นของแกน: 120 กิโลกรัม/เมตร; ระดับไฟ: ประเภท A1. | ระดับไฟ A1 |
| ประตูทางเข้าหลัก | 3000 × 2800 มิลลิเมตร (W × H); ประตูโค้งเหล็กแผ่นสี่พับที่มีกรอบหลอดสี่เหลี่ยม, หลักประกัน PU, หน้าต่างการสังเกตกระจกกระชับ, หมุนแรงแรง. | การทํางานง่ายเรียบร้อย |
| ประตูพนักงาน | 1 หน่วยตั้งอยู่ด้านหน้าซ้าย ขนาด: 800 × 2000 mm (W × H); อุปกรณ์พร้อมกับล็อคความปลอดภัยลดความดันอัตโนมัติและกระจกกระจกกระชับ | ทางออกฉุกเฉิน |
| 3.0 ระบบระบายอากาศและระบายอากาศ | ||
| ความจุของอากาศ | 30,000 m3/h กระแสอากาศทั้งหมด (การให้บริการและการออกที่สมดุล) | ความจุสูง |
| พลีนัมด้านออก | ช่องออกที่ติดตั้งด้านข้าง (ความสูง: 1000 มิลลิเมตร) สร้างขึ้นด้วยท่อสี่เหลี่ยม 50x50 มิลลิเมตร, ปกแต่งด้วยแผ่นหินและกรองใยแก้วภายใน | การออกแบบด้านล่าง |
| ตู้ปัดลม | 2 หน่วย YDW-5.0A แฟนเซ็นทริฟิวเกิลลุ้นระบายอากาศภายนอก 2 หน่วย; พลังงานของมอเตอร์ 5.5 kW ต่อหน่วย (รวม 11 kW) อุปกรณ์พร้อมกับ Belimo เครื่องปรับอากาศไฟฟ้า |
30ความจุ 000 m3/h |
| การคํานวณความเร็วอากาศ | ความเร็วของอากาศ = ค่าการไหลของอากาศทั้งหมด / 3600 / พื้นที่ตัดข้าม = 30000 / 3600 / (8.0 × 3.4) = 0.306 m/s (ความเร็วของอากาศที่ไม่มีภาระ: 0.35 m/s) | ความเร็วการไหลของอากาศ |
| กล่องลมพัดลม | 1 หน่วย TAE-560H พัดลมหลุดศูนย์กลางแบบเปิดสองช่อง (ขับด้วยสายรัด); พลังงานของมอเตอร์: 11 kW; กระแสอากาศทั้งหมด: 30,000 m3/h; ความดันสแตตติก ≥ 700 Pa; เครื่องปรับอากาศด้วยมือ/ไฟฟ้า | ความดันสแตติกสูง |
| 4.0 การกรองและการคุ้มครองสิ่งแวดล้อม | ||
| เครื่องกรองก่อนระยะที่ 1 | ผ้าปัดลวดล่วงหน้าสําหรับการสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับการสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดล่างสําหรับสูบน้ํา | การกรองฝุ่นก่อน |
| เครื่องกรองเพดานระยะที่ 2 | เครื่องกรองความลึก 3 มิติที่ติดแน่นมีประสิทธิภาพต่ํากว่าสูง มีเกรด EN 779 ชั้น F5 | การจับอนุภาคละเอียด |
| เครื่องปิดสีระดับ 3 | แผ่นกางเกงขัดสีไฟเบอร์กล๊าส: ชั้นแรกบนแผ่นระบายอากาศด้านข้าง ชั้นที่ 2 ณ ด้านล่างของตู้ระบายอากาศ (ช่องเข้าสีเขียว,ช่องออกสีขาว, EN 779 ประเภท G3) | การกรองระบายเกิน |
| ระยะที่ 4 การซึมซับ VOC | ระบบกรองคาร์บอนกระตุ้นขนาดเม็ดสําหรับการดึงดูดสารละลายอินทรีย์ (เบนเซน, ไซเลน, VOCs) | ความสอดคล้องกับสิ่งแวดล้อม |
| 5.0 การควบคุมไฟฟ้าและไฟฟ้า | ||
| ไฟฟ้าเพดาน | 2 แถว: 10 กลุ่ม × 4 ท่อ = 40 ชิ้น 22W T8 ท่อ LED | IP65 กันระเบิด |
| ไฟด้าน | 2 แถว: 10 กลุ่ม × 2 ท่อ = 20 ชิ้น ท่อ LED 8W T8 | IP65 กันระเบิด |
| ระดับความสว่าง | ความสว่าง ≥ 1000 LUX กับกล่องแสงกันระเบิดพิเศษ | ความเห็นสูง |
| ตู้ควบคุม | รีเล่แบบมาตรฐานและกระเป๋าควบคุมปุ่ม; ฟังก์ชัน: การควบคุมการฉีดยา, การส่องแสง, ระเบิดความผิดพลาด, พลังงานหลัก, การหยุดฉุกเฉิน, เครื่องวัดความดันความแตกต่าง | สายไฟกันระเบิด |
| 6.0 ช่องทาง, อากาศดันและอุปกรณ์ช่วย | ||
| ช่องทางออก | 12 ช่องช่องช่องหลอดออก 800 × 800 × 1000 มิลลิเมตร, 1 × 90 ° คอ, 1 × 45 ° คอ | รวมถึง 15m สเปคหิน |
| เส้นทางอากาศดัน | ท่อระบายอากาศดันจากสแตนเลส DN15; เครื่องเชื่อมเร็วประเภท T ทั้งด้านซ้ายและด้านขวา; ด้านหน้าพร้อมกับ AIRTAC FRL 3 หน่วย (เครื่องแยกน้ํามัน + ระบบควบคุม) | รวม AIRTAC FRL |
| พลังงานทั้งหมด | 24 kW (พัดลม 22 kW + ไฟ ~ 2 kW) | 380V/50Hz/3Phase |
| เอกสารและบริการ | ประกอบด้วยคู่มือการใช้งาน, แผนการเชื่อมไฟฟ้า, ใบรับรองความเป็นมา, รายการบรรจุ | แพคเกจการสนับสนุนเต็ม |
1โฟกัส:การพัฒนา ergonomics ผู้ใช้งานและการเข้าถึงการบํารุงรักษา
2การออกแบบ:ใช้ความสะอาดด้านข้างเพิ่มเติมเพื่อให้มีทางเดินที่กว้างกว่า, ทําให้การบํารุงรักษาประจําการ, การเปลี่ยนกรอง และการจัดการวัสดุง่ายขึ้น
| วัตถุ / ปารามิเตอร์ระบบ | ข้อมูลเฉพาะเจาะจงทางเทคนิคและความต้องการการตั้งค่า | ความเห็น / ความสอดคล้อง |
| 1.0 ขนาดหลักและการปรับเปลี่ยนสถานที่ | ||
| ขนาดทํางานภายใน | 8000 × 4000 × 3000 มม (L × W × H) | ความกว้างภายในสูงสุด |
| ขนาดรวมภายนอก | 8110 × 6200 × 3500 mm (L × W × H) (รวมทางเดินการบํารุงรักษา 800 mm) | กว่า 5.6m ความกว้างของสถานที่ |
| รากฐานและพื้น | สะดวกกับพื้นฮังการ์ที่มีอยู่ ไม่มีถัง ไม่มีพานที่จําเป็น | โครงการล้างพื้น 100% |
| การบํารุงรักษา | ประกอบด้วยทางบํารุงรักษา 800 มิลลิเมตรสําหรับการดูแลแฟนและท่อ | ลายภายนอก |
| 2.0 โครงสร้างห้องบิน และแผ่นไฟ | ||
| แผ่นผนัง | แผ่นแซนด์วิชหินความแข็งแรงสูง 50 มม. ความกว้างที่ใช้ได้ 1150 มม. แผ่นเหล็กสีขาว 0.6 มม. ด้านสอง ความหนาแน่นของแกน: 120 กิโลกรัม/เมตร; ระดับไฟ: ประเภท A1. | ระดับไฟ A1 |
| แผ่นหลังคา | แผ่นแซนด์วิชหินความแข็งแรงสูง 50 มม. ความกว้างที่ใช้ได้ 1150 มม. แผ่นเหล็กสีขาว 0.6 มม. ด้านสอง ความหนาแน่นของแกน: 120 กิโลกรัม/เมตร; ระดับไฟ: ประเภท A1. | ระดับไฟ A1 |
| ประตูทางเข้าหลัก | 3000 × 2900 มิลลิเมตร (W × H); ประตูโค้งเหล็กแผ่นสี่พับที่มีกรอบหลอดสี่เหลี่ยม, หลักประกัน PU, หน้าต่างการสังเกตกระจกกระชับ, หมุนแรงแรง. | ประตูระยะสูงกว่า |
| ประตูพนักงาน | 1 หน่วยตั้งอยู่ด้านหน้าซ้าย ขนาด: 800 × 2000 mm (W × H); อุปกรณ์พร้อมกับล็อคความปลอดภัยลดความดันอัตโนมัติและกระจกกระจกกระชับ | ทางออกฉุกเฉิน |
| 3.0 ระบบระบายอากาศและระบายอากาศ | ||
| ความจุของอากาศ | 30,000 m3/h กระแสอากาศทั้งหมด (การให้บริการและการออกที่สมดุล) | ความจุสูง |
| พลีนัมด้านออก | ช่องออกที่ติดตั้งด้านข้าง (ความสูง: 1000 มิลลิเมตร) สร้างขึ้นด้วยท่อสี่เหลี่ยม 50x50 มิลลิเมตร, ปกแต่งด้วยแผ่นหินและกรองใยแก้วภายใน | การออกแบบด้านล่าง |
| ตู้ปัดลม | 2 หน่วย YDW-5.0A แฟนเซ็นทริฟิวเกิลลุ้นระบายอากาศภายนอก 2 หน่วย; พลังงานของมอเตอร์ 5.5 kW ต่อหน่วย (รวม 11 kW) อุปกรณ์พร้อมกับ Belimo เครื่องปรับอากาศไฟฟ้า |
30ความจุ 000 m3/h |
| การคํานวณความเร็วอากาศ | ความเร็วของอากาศ = กระแสอากาศทั้งหมด / 3600 / พื้นที่ตัดข้าม = 30000 / 3600 / (8.0 × 4.0) = 0.260 m/s (การคํานวณความเร็วนาม: 0.347 m/s) | ความเร็วการไหลของอากาศ |
| กล่องลมพัดลม | 1 หน่วย TAE-560H พัดลมหลุดศูนย์กลางแบบเปิดสองช่อง (ขับด้วยสายรัด); พลังงานของมอเตอร์: 11 kW; กระแสอากาศทั้งหมด: 30,000 m3/h; ความดันสแตตติก ≥ 700 Pa; เครื่องปรับอากาศด้วยมือ/ไฟฟ้า | ความดันสแตติกสูง |
| 4.0 การกรองและการคุ้มครองสิ่งแวดล้อม | ||
| เครื่องกรองก่อนระยะที่ 1 | ผ้าปัดลวดล่วงหน้าสําหรับการสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับการสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดลวดล่วงหน้าสําหรับสูบน้ํา ผ้าปัดล่างสําหรับสูบน้ํา | การกรองฝุ่นก่อน |
| เครื่องกรองเพดานระยะที่ 2 | เครื่องกรองความลึก 3 มิติที่ติดแน่นประสิทธิภาพต่ําต่ํา EN 779 ระดับ F5 | การจับอนุภาคละเอียด |
| เครื่องปิดสีระดับ 3 | แผ่นกางเกงขัดสีไฟเบอร์กล๊าส: ชั้นแรกบนแผ่นระบายอากาศด้านข้าง ชั้นที่ 2 ณ ด้านล่างของตู้ระบายอากาศ (ช่องเข้าสีเขียว,ช่องออกสีขาว, EN 779 ประเภท G3) | การกรองระบายเกิน |
| ระยะที่ 4 การซึมซับ VOC | ระบบกรองคาร์บอนกระตุ้นขนาดเม็ดสําหรับการดึงดูดสารละลายอินทรีย์ (เบนเซน, ไซเลน, VOCs) | ความสอดคล้องกับสิ่งแวดล้อม |
| 5.0 การควบคุมไฟฟ้าและไฟฟ้า | ||
| ไฟฟ้าเพดาน | 2 แถว: 10 กลุ่ม × 4 ท่อ = 40 ชิ้น 22W T8 ท่อ LED | IP65 กันระเบิด |
| ไฟด้าน | 2 แถว: 10 กลุ่ม × 4 ท่อ = 40 ชิ้น ท่อ LED 8W T8 | IP65 กันระเบิด (เพิ่มขึ้น) |
| ระดับความสว่าง | ความสว่าง ≥ 1000 LUX กับกล่องแสงกันระเบิดพิเศษ | ความเห็นสูง |
| ตู้ควบคุม | รีเล่แบบมาตรฐานและกระเป๋าควบคุมปุ่ม; ฟังก์ชัน: การควบคุมการฉีดยา, การส่องแสง, ระเบิดความผิดพลาด, พลังงานหลัก, การหยุดฉุกเฉิน, เครื่องวัดความดันความแตกต่าง | สายไฟกันระเบิด |
| 6.0 ช่องทาง, อากาศดันและอุปกรณ์ช่วย | ||
| ช่องทางออก | 12 ช่องช่องช่องหลอดออก 800 × 800 × 1000 มิลลิเมตร, 1 × 90 ° คอ, 1 × 45 ° คอ | รวมถึง 15m สเปคหิน |
| เส้นทางอากาศดัน | ท่อระบายอากาศดันจากสแตนเลส DN15; เครื่องเชื่อมเร็วประเภท T ทั้งด้านซ้ายและด้านขวา; ด้านหน้าพร้อมกับ AIRTAC FRL 3 หน่วย (เครื่องแยกน้ํามัน + ระบบควบคุม) | รวม AIRTAC FRL |
| พลังงานทั้งหมด | 24 kW (พัดลม 22 kW + ไฟ ~ 2 kW) | 380V/50Hz/3Phase |
| เอกสารและบริการ | ประกอบด้วยคู่มือการใช้งาน, แผนการเชื่อมไฟฟ้า, ใบรับรองความเป็นมา, รายการบรรจุ | แพคเกจการสนับสนุนเต็ม |
ความปลอดภัยและการปฏิบัติตามกฎหมายเป็นสิ่งที่ไม่สามารถต่อรองได้ ระบบแผ่น CoatTech ผ่านการทดสอบเตาอบอย่างเข้มงวดโดยศูนย์ทดสอบแห่งชาติที่ได้รับการรับรอง (SCFRI / NFTC)
1. ทดสอบความสมบูรณ์แบบและการปิด:การรักษาความมั่นคงของโครงสร้างและการกั้นความร้อน60 นาทีภายใต้การเผาไหม้อย่างหนัก
2การยอมรับระดับนานาชาติรายงานการตรวจสอบภาษาอังกฤษของเราCNAS,CMAและILAC-MRAตราการรับรอง ทําให้มันยอมรับได้โดยตรง สําหรับการรับรองของกรมดับเพลิงในท้องถิ่นทั่วยุโรป ตะวันออกกลาง อเมริกา และเอเชีย-แปซิฟิก
เราไม่เพียงแค่ส่งฮาร์ดแวร์ เรารับประกันความพร้อมในการใช้งาน ทุกแพคเกจระบบรวมถึงไฟล์เทคนิคที่ครบถ้วนและการช่วยเหลือที่ตั้ง
1.เอกสารวิศวกรรมครบถ้วน:การเข้าถึงการวาดภาพ 3 มิติอย่างละเอียด ภาพแผนไฟฟ้า รายละเอียดราคา และรายงานการตรวจสอบอย่างเป็นทางการ
2การสนับสนุนการติดตั้งในสถานที่:เราส่ง1 วิศวกรพื้นที่ระดับสูงไปยังเว็บไซต์ของคุณเพื่อ12~15 วัน.
3การใช้ระบบและการฝึกอบรม:เทคนิคของเราทําการตรวจสอบการปรับสภาพแบบครบถ้วน การทดสอบการไหลของอากาศ / การทําความร้อน การตรวจสอบความปลอดภัย และการฝึกอบรมมือสําหรับทีมปฏิบัติการในท้องถิ่นของคุณ
ถาม: แผ่นแซนด์วิชจากหินวัวขนาด 50 มิลลิเมตรเพียงพอสําหรับความทนไฟ 1 ชั่วโมงไหม?
ตอบ: ครับ แผ่นผนัง 50 มิลลิเมตรของ CoatTech ใช้ผ้าหินความหนาแน่นสูง (100 กิโลกรัม/เมตร 3) ที่ผูกด้วยสารติดกับอุณหภูมิสูงและการปิดเย็บใยซิลิคัตมันได้รับการรับรองอย่างเป็นทางการตามมาตรฐาน GB / T 9978 เพื่อรักษาความสมบูรณ์แบบของโครงสร้างและความละเอียดความร้อนสําหรับครบ 60 นาที.
Q: ผมเลือกระหว่างตัวเลือก 1 (5.60m) และตัวเลือก 2 (6.20m) ได้อย่างไร?
ตอบ: หากความกว้างของพื้นที่ที่ว่างที่มีอยู่จํากัดอย่างเคร่งครัด 5.60 เมตรหรือต่ํากว่านั้น เลือกตัวเลือก 1.เลือกตัวเลือกที่ 2 เพื่อใช้ประโยชน์จากเส้นทางการบํารุงรักษาและการเข้าถึงผู้ประกอบการที่กว้างกว่า.
Q: มีอะไรรวมอยู่ในบริการติดตั้งในสถานที่ 12-15 วัน?
A: CoatTech จะให้เทคนิคที่ฝากตัว 1 คนในสถานที่ เพื่อนําทางในการประกอบแผ่นโครงสร้าง การตรวจสอบความแนบแน่น การจัดลําไส้ / ส่วนประกอบ การเปิดระบบครั้งแรก การทดสอบการทํางานและการฝึกความปลอดภัยสําหรับพนักงานบํารุงรักษาของคุณ.
รับรายละเอียดที่แม่นยํา การวาดภาพ 3 มิติ และรายงานการทดสอบที่ได้รับการรับรอง สําหรับการทบทวนวิศวกรรมของคุณ
วิศวกรรมผู้เชี่ยวชาญ
