| ขั้นต่ำ: | 1 |
| ราคา: | USD6000-USD12000/SET |
| บรรจุภัณฑ์มาตรฐาน: | กับภาพยนตร์และกล่องปกติ |
| ระยะเวลาการจัดส่ง: | 15 วันหลังจากเงินฝาก |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 30ชุด/เดือน |
CoatTech KT-PQ-III-PLUS เป็นห้องสเปรย์อุตสาหกรรมที่ใช้งานหนักและประหยัดพื้นที่ โดยมีแผ่นระบายอากาศด้านข้าง, แผ่น Rockwool ที่มีเกณฑ์ไฟ A1 และไฟที่ป้องกันระเบิด IP65.เหมาะสําหรับการติดตั้งฮังการ์ลลัชฟลอร์.คําสําคัญเป้าหมาย:กล่องสีล่างด้านล่าง กล่องฉีดกันระเบิด กล่องฉีดหิน กล่องฉีดพื้นล้างอุตสาหกรรม อุปกรณ์เคลือบเหล็กหนัก กล่องกรองกรอง VOC
รายการCoatTech KT-PQ-III-PLUSเป็นห้องฉีดอุตสาหกรรมที่เชี่ยวชาญที่ออกแบบขึ้นสําหรับอุปกรณ์ที่เผชิญกับข้อจํากัดความสูงที่เข้มงวดและระเบียบความปลอดภัยจากไฟที่เข้มงวด4700 × 4000 × 3000 มิลลิเมตร, รูปแบบนี้ละทิ้งความต้องการการขุดขุดแบบดั้งเดิมโดยใช้ด้านล่างการออกแบบการไหลของอากาศ
ทําให้ห้องทํางานสามารถติดกับพื้นโรงงานที่อยู่ได้อย่างสมบูรณ์แบบ โดยกําจัดการลากที่อันตราย และทําให้การบรรทุกงานเหล็กหนักไม่ยุ่งยากสร้างให้เหมาะกับสภาพแวดล้อมอุตสาหกรรมอันตรายสูง, มันมีความสามารถในการฉีดระบายสีที่สะอาดโดยไม่ต้องเผาไหม้ ทําให้มันเป็นตัวเลือกหลักสําหรับผู้รับเหมา EPC และโรงแรมผลิตโลหะทั่วตะวันออกกลางและทั่วโลก
ระบบระบายอากาศกําหนดประสิทธิภาพของการถอนหมอกสี และความสะอาดที่สุดของสภาพแวดล้อมการทํางานของคุณ
1. ผนังด้านข้างอากาศ:เราได้บูรณาการงานหนัก 1000 มิลลิเมตร สูงด้านด้านผนังไอ้กล่อง (กล่องการสะสม) นี้ดึงหมอกสีด้านล่างและด้านล่างให้การไหลเวียนอากาศอย่างเท่าเทียมกัน โดยไม่จําเป็นต้องใช้ถ้ําพลเรือนที่แพง.
2.ความเข้ากันได้กับพื้นล้าง:เนื่อง จาก การ ควบคุม คันออก ผ่าน ผนังข้าง ทํา ให้ พื้น โรงงาน ของ คุณ อยู่ เสมอ เสมอ (ไม่ มี ระเบียง ไม่ มี ขั้น ต่ํา) ทํา ให้ รถยก และ เครื่องจักรภัณฑ์ หนัก สามารถ ล้อ ลง ได้ อย่าง ปลอดภัย
3การไหลของอากาศขนาดสูง:เสนอพลังงานโดยสอง 3KW แฟนลมปรับอากาศ centrifugal ดับเบิ้ล20,000 m3/hการไหลของอากาศเพื่อรักษาสภาพแวดล้อมการฉีดที่บริสุทธิ์
ระบบกรองที่แข็งแกร่ง มีผลตรงต่อความสมบูรณ์แบบของการเคลือบผิวของคุณ และรับประกันความสอดคล้องกับสิ่งแวดล้อมอย่างเคร่งครัด
การกรองสิ่งแวดล้อม 4 ขั้นตอน:
1. Filter กําหนดก่อน:EN 779 ประเภท G3 จับฝุ่นในอากาศขนาดใหญ่
2- เครื่องกรองเพดาน:ประสิทธิภาพต่ํากว่าสูง (EN 779 ประเภท F5) เครื่องกรองติด 3 มิติความลึกเต็ม ให้แน่ใจว่ามีเพียงอากาศที่สะอาดอย่างสมบูรณ์แบบที่เข้าถึงชิ้นงานของคุณ
3. สายไฟเบอร์กลาส สต็อปสี:ติดตั้งโดยตรงบนส่วนรวมด้านข้างและตู้ไอออก (EN 779 G3) เพื่อจับอนุภาคสีหนัก
4เครื่องกรองกรานเลอร์คาร์บอนประสิทธิภาพ:ดับซึม VOCs อันตราย, เบนเซน, และ xylene จากก๊าซออกก่อนที่จะปล่อยมันออกสู่ชั้นบรรยากาศ
ในการเคลือบอุตสาหกรรม การป้องกันไฟและระเบิดไม่ใช่ตัวเลือก
1หมวด A1 หมวดไฟ:ห้องพักทั้งหมด (ผนังและหลังคา) ถูกสร้างขึ้นจาก 75mm และ 50mm ความแข็งแรงสูงผนังจากหินหญ้า (หญ้าแร่)(120 กิโลกรัม/ม3 ความหนาแน่น) แผ่นที่ไม่สามารถเผาไหม้นี้รับประกันการปฏิบัติตามกฎหมายการป้องกันพลเรือนและความปลอดภัยจากไฟนานาชาติ
2.IP65 ไฟฟ้ากันระเบิด:อุปกรณ์พร้อมกับหลอด LED T8 จํานวน 40 หน่วย ที่ตั้งอยู่ในกล่องไฟที่ปิดปิดอย่างเต็มที่ ปลอดภัยต่อการระเบิด IP65 ที่ให้ความสว่างที่สว่างอย่างปลอดภัย ≥ 1000 LUX
3.ระบบควบคุมที่ปลอดภัยขณะที่กล่องควบคุมหลักมีมาตรฐาน การสว่างภายในทั้งหมดใช้สายไฟกันระเบิด สายไฟยืดหยุ่น และกล่องควบคุมกันระเบิด
รายละเอียดรายละเอียด
| ปารามิเตอร์ / องค์ประกอบ | รายละเอียดรายละเอียด |
| ปารามิเตอร์ / องค์ประกอบ | รายละเอียดรายละเอียด |
| รูปแบบสินค้า | KT-PQ-III-PLUS เวอร์ชั่น 2 |
| มิติภายใน | ขนาดความกว้าง: |

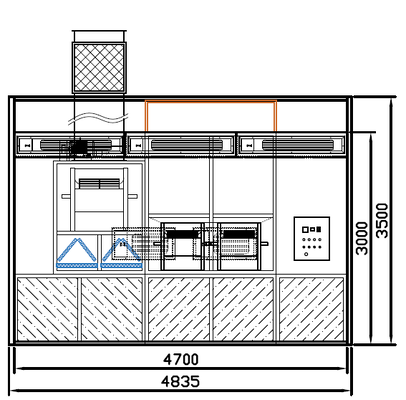

| มิติภายนอก | 4835 × 5500 × 3500 มม (L × W × H) |
| พลีนัมอากาศออก | ติดตั้งบนผนังข้าง ความสูง 1000 มิลลิเมตร สร้างจากท่อสี่เหลี่ยม 50x50, ปิดด้วยแผ่นหินหินภายนอก, และติดตั้งกรองใยแก้วภายใน |
| ประตูหน้า | ขนาดการเปิด: 3000 × 2900 mm (W × H) ประตูบิดโลหะแผ่นที่มีกรอบท่อสี่เหลี่ยมและการเติมแกน PU, อุปกรณ์พร้อมกับหน้าต่างการสังเกตกระจกหมัด. ความแข็งแรงรวมสูงเปิดปิดง่าย. |
| ประตูพนักงาน | ไม่มี ใบกลางของประตูหลักติดตั้งโดยไม่ต้องล็อคและทํางานเป็นประตูทํางาน |
| แผ่นผนัง | แผ่นผนังหินวอลล์กันหนาสูง ความกว้างจริง: 1150 มิลลิเมตร ความหนาทั้งหมด: 75 มิลลิเมตร กระดาษเหล็กสีขาวหนา 0.6 มิลลิเมตรในทั้งสองด้าน เติมด้วยแกนหินวอลล์ 120 กิโลกรัม / มิตรภาพรวมของความทนทานต่อไฟ: ประเภท A1 |
| แผ่นหลังคา | แผ่นหลังคาหินหุ้มกันความแข็งแรงสูง ความกว้างมีประสิทธิภาพ: 1150 มิลลิเมตร ความหนาทั้งหมด: 50 มิลลิเมตร กระดาษเหล็กสีขาวหนา 0.6 มิลลิเมตรในทั้งสองด้าน เติมด้วยแกนหินหุ้ม 120 กิโลกรัม / มิตรภาพรวมของความทนทานต่อไฟ: ประเภท A1 |
| ระบบแสง | การส่องแสงด้านบน (สองแถว): 6 ชุด × 4 ชิ้น = 24 ชิ้นของท่อ 22W ไฟด้าน (แถว 2) 4 ชุด × 4 ชิ้น = 16 ชิ้นของท่อ 8W ท่อ LED T8 สําหรับห้องสี กล่องไฟกันระเบิด IP65 ความสว่าง ≥ 1000 LUX |
| พลเนียม (ห้องความดันสแตติก) | ขนาด: 4700 × 4000 × 500 มิลลิเมตร (L × W × H). ช่องรองท่อสี่เหลี่ยม ด้านล่างมีกรอบกรองโลหะแผ่นเคลือบด้วยผงและเครือกรองรองด้านบน |
| หน่วยกระบวนการ | ตารางหลอดปั่นตู้, ตั้งอยู่ด้านซ้าย |
| ตู้รับอากาศ | 2 หน่วยพัดลมหลอมศูนย์กลางปรับลมปรับลมปรับลมปรับลมปรับลมปรับลมปรับลมปรับลมปรับลม กระแสอากาศทั้งหมด: 20,000 m3/h ความเร็วอากาศที่ไม่มีภาระ: 0.35 m/s อุปกรณ์พร้อมกับ Belimo อิเล็กทรริค ปรับปรับปรับปรับปรับ |
| ห้องเก็บอากาศ | 1 หน่วยพัดลมหลุดศูนย์กลาง 2 ช่อง ขับเข็มขัด พลังงานของมอเตอร์เดียว 7.5 KW รูปแบบพัดลม: TAE-500H ค่าอากาศทั้งหมด: 20,000 m3/h ความดันทั้งหมดของพัดลม > 700Pa อุปกรณ์พร้อมกับเครื่องปรับอากาศแบบ manually/electrically |
| ระบบกรอง | 1เครื่องกรองก่อนการดูด: EN 779 ประเภท G3 |
| 2เครื่องกรองเพดาน (มีประสิทธิภาพต่ํากว่าสูง): ผสมผสาน 3 มิติความลึกเต็ม; EN 779 ประเภท F5 | |
| 3. ไฟเบอร์กลาส Paint Stop Filter: ชั้นที่ 1 ติดตั้งบนผนังด้านข้าง plenum, ชั้นที่ 2 ณ ด้านล่างของตู้ออก. สีเขียวในด้านลม, ขาวในด้านลม; EN 779 ประเภท G3. | |
| 4. เครื่องกรองแกรนเลอร์คาร์บอนที่ทํางาน: ดับเบนเซนและไซเลนจากก๊าซออก | |
| ระบบควบคุม | กล่องควบคุม: รีเล่และปุ่มควบคุมแบบมาตรฐาน ฟังก์ชัน: การฉีดฉีด, ติดสวิทช์ไฟฟ้า, เครื่องเตือนความผิดพลาด, การให้พลังงาน, ติดสวิทช์หยุดฉุกเฉิน, เครื่องวัดความดัน (ข้อสังเกต: กล่องควบคุมไม่กันระเบิด; ไฟใช้สายไฟกันระเบิด, สายไฟยืดหยุ่นกันระเบิด, และกล่องควบคุมกันระเบิด) |
| ระบบท่อ | ประกอบด้วยหลอดออกตรง 12 หลอด (700 × 700 × 1000 มิลลิเมตร) ช่อง 90° และช่อง 45° |
| ท่ออากาศดัน | 1 ชุดของท่อลมดันจากสแตนเลส DN20 อุปกรณ์พร้อมกับเครื่องเชื่อมเร็วสอง (หนึ่งด้านซ้ายและหนึ่งด้านขวา) สําหรับการทํางานกระบอกสเปรย์ยืดหยุ่น |
| ระบบแขวนเคลื่อนที่ | 1 ชุดของระบบแขวนย้ายติดเพดานที่มีรางแรง. ความจุทั้งหมด: 100 กิโลกรัม. ออกแบบเพื่อการแขวนและการแปรรูปชิ้นส่วนอุตสาหกรรมขนาดเล็กอย่างมีประสิทธิภาพ |
| พลังงานทั้งหมด | 9 KW |
| เอกสารรวม | 1คู่มือการบํารุงรักษา แผนผังวงจร ใบรับรองความเหมาะสม และรายการบรรจุ |
| 2ภาพวาดอุปกรณ์ 3 มิติแนบ | |
| การรับประกันและข้อสังเกต | 1. การรับประกัน 2 ปี ผู้จัดจําหน่ายให้บริการฟรีสําหรับปัญหาคุณภาพของอุปกรณ์ในช่วงระยะเวลาการรับประกัน; บริการที่ชําระเงินจะถูกให้บริการหลังจากการรับประกันหมดอายุ |
| 2.อุปกรณ์ใช้ (หลอดแสง, เครื่องกรอง) และความเสียหายจากมนุษย์ไม่ได้ครอบคลุมโดยการรับประกัน |
1ระบบแขวนมือถือ:ปรับปรุงความสามารถสูงสุดของคุณ หลังคาถูกเสริมด้วยระบบรถไฟยนต์ที่ติดตั้งบนเพดาน100 กิโลกรัม, เหมาะสําหรับการฉีดยาอย่างมีประสิทธิภาพ ส่วนประกอบอุตสาหกรรมขนาดเล็กและอะไหล่
2.ท่ออากาศกดรวม:มีระบบประจําตัวด้วยท่อลมดันจากสแตนเลส DN20 ที่มีเครื่องเชื่อมเร็วทั้งด้านซ้ายและขวา เพื่อให้ใช้งานปืนสเปรย์ได้อย่างต่อเนื่อง
3. การเข้าถึงการบํารุงรักษาการวางแผนถูกออกแบบอย่างฉลาด ด้วยเส้นทางการเข้าถึงการบํารุงรักษาที่ชัดเจน ทําให้ช่างของคุณสามารถตรวจสอบระบบไฟฟ้าและเปลี่ยนกรองได้อย่างปลอดภัยและ ergonomically
KT-PQ-III-PLUS V2 ได้ถูกออกแบบมาโดยเฉพาะสําหรับ:
1- แฮงการ์สูงจํากัดสิ่งอํานวยความสะดวกที่มีความสะดวกในอากาศต่ํา (เช่น ภายใต้สายไฟฉีดไฟ)
2การผลิตโลหะหนักและเหล็ก:ในกรณีที่ส่วนประกอบที่หนักต้องการการเข้าถึงที่ระดับพื้นที่ โดยใช้รถยกโดยไม่ใช้พาน
3พื้นที่ที่มีกฎหมายเข้มงวดภูมิภาคที่ต้องการวัสดุที่มีเกณฑ์ไฟชั้น A และอุปกรณ์ไฟฟ้ากันระเบิด (เป็นที่นิยมมากในบริเวณอุตสาหกรรมสหรัฐอาหรับเอมิเรตส์/ตะวันออกกลาง)
4.การฉีดเฉพาะ:อุปกรณ์ที่ใช้เคลือบอุตสาหกรรมที่แห้งด้วยอากาศ และไม่ต้องการระบบเผาผักด้วยความร้อนที่บูรณาการ
คําถามที่ 1: ฉันจําเป็นต้องขุดหลุมพื้นฐานสําหรับห้องนี้หรือไม่
A:ไม่ เครื่อง KT-PQ-III-PLUS ใช้ระบบระบายน้ําด้านข้าง (Side-Downdraft)ช่วยประหยัดค่าใช้จ่ายด้านวิศวกรรมก่อสร้างขนาดใหญ่ และช่วยให้อุปกรณ์สามารถเข้าถึงได้อย่างต่อเนื่อง.
Q2: ห้องนี้ตรงกับมาตรฐานความปลอดภัยจากไฟที่เข้มงวดในตะวันออกกลางไหม?
A:แน่นอน เราเปลี่ยนฟอง EPS แบบปกติ ด้วยการกันไฟจากโลหะหิน 120 กิโลกรัมต่อเมตรมันถูกออกแบบมาเพื่อผ่านการตรวจสอบความปลอดภัยในพื้นที่ที่เข้มงวด.
Q3: เรามีผสมของกรอบเหล็กขนาดใหญ่และชิ้นส่วนเล็ก ๆ น้อย ๆ. บูทนี้สามารถจัดการทั้งสอง?
A:ใช่ กรอบขนาดใหญ่สามารถม้วนตรงบนพื้นลื่น ขณะที่ส่วนเล็ก ๆ สามารถแขวนจากระบบแขวนย้าย 100 กกของเราทําให้การแปรรูปชุดมีความหลากหลายมาก.
คําถามที่ 4: เราจะเชื่อมปืนสเปรย์ของเราอย่างไร?
A:บูธมีท่ออากาศดันจากสแตนเลส DN20 ที่ติดตั้งมาพร้อม พร้อมกับสายเชื่อมเร็วสองสาย (ซ้ายและขวา) พร้อมที่จะเชื่อมต่อกับสายอากาศหลักของโรงงานของคุณ
