ภายในบูธพ่นสี: ส่วนระบบจ่ายอากาศ การกรอง และการทำความร้อนลงวันที่ 22 กันยายน 2569

หมวดหมู่: ผลิตภัณฑ์ / บูธพ่นสี   |   บูธพ่นและอบสีพร้อมห้องคลีนรูม ระบบจ่ายอากาศกรอง และระบบดูดอากาศจากพื้น

 เอกสารฉบับนี้ครอบคลุมส่วนภายในของบูธพ่นสี CoatTech ที่สร้างขึ้นสำหรับการพ่นและอบสี ตัวห้องโดยสารใช้แผงผนังสีขาวเรียบ หน่วยจ่ายอากาศและกรองอากาศแบบฝัง 4 หน่วยพร้อมช่องลมแบบสล็อต พื้นตะแกรงโลหะพร้อมวัสดุกรองใต้พื้น ระบบไฟเพดาน และป้ายความปลอดภัย ใต้หน่วยจ่ายอากาศมีท่อส่งพร้อมวาล์วควบคุม ตัวกลางของท่อและแหล่งความร้อนจะถูกกำหนดค่าตามโครงการและยืนยันบนป้ายชื่ออุปกรณ์ก่อนส่งมอบ

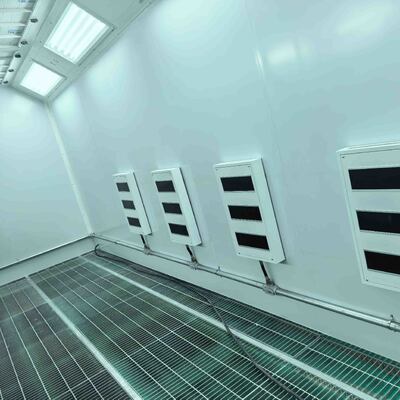

  01    สิ่งที่ภาพแสดง

หน่วยจ่าย/กรองอากาศแบบฝัง 4 หน่วย — แผงสีขาว 4 แผงติดตั้งบนผนัง แต่ละแผงมีช่องลมสีดำยาวสำหรับจ่ายอากาศกรองเข้าสู่ห้องโดยสาร

ท่อส่งพร้อมวาล์ว — แนวท่อโลหะพร้อมวาล์วควบคุมใต้แผง — ตัวกลางเป็นแบบเฉพาะโครงการและไม่สามารถระบุได้จากภาพถ่ายเพียงอย่างเดียว

แผงผนังสีขาวเรียบ — พื้นผิวผนังสะอาด ล้างทำความสะอาดได้ สีอ่อน ช่วยสะท้อนแสงและมองเห็นสิ่งปนเปื้อนได้ง่าย

พื้นตะแกรงโลหะพร้อมวัสดุกรอง — พื้นตะแกรงเหล็กพร้อมวัสดุกรองสีเขียวอยู่ด้านล่าง ดักจับละอองสีที่ระดับพื้น

โคมไฟเพดาน — โคมไฟปิดสนิท ติดตั้งบนเพดาน ให้แสงสว่างสม่ำเสมอและสว่างเพียงพอสำหรับการจับคู่สีและการตรวจสอบ

ป้ายความปลอดภัย — ป้ายทางออกฉุกเฉินสีเขียวเหนือช่องเปิด และป้ายเตือนพื้นผิวร้อนสีแดง-เหลืองบนแผง แสดงว่าบูธมีพื้นผิวที่ร้อน

  02    คุณสมบัติหลัก

ระบบจ่ายอากาศกรอง — หน่วยแบบฝังพร้อมช่องลมจ่ายอากาศกรองสะอาดอย่างสม่ำเสมอไปยังโซนทำงาน

การดักจับละอองสีที่ระดับพื้น — พื้นตะแกรงและวัสดุกรองใต้พื้นดักจับละอองสี ก่อนที่จะถึงขั้นตอนการกรองไอเสีย

พื้นผิวผนังล้างทำความสะอาดได้ — แผงสีขาวเรียบ ทนทานต่อสีและตัวทำละลาย ทำความสะอาดง่ายระหว่างการเปลี่ยนสี

แสงสว่างสม่ำเสมอและสว่าง — โคมไฟเพดานจัดวางเพื่อให้แสงสม่ำเสมอ โดยมีเงาบนแผงโค้งน้อยที่สุด

ท่อส่งที่บำรุงรักษาได้ — ท่อส่งพร้อมวาล์วแยก ช่วยให้สามารถบำรุงรักษาส่วนต่างๆ ได้โดยไม่ต้องปิดบูธทั้งหมด

เครื่องหมายความปลอดภัยที่ชัดเจน — ป้ายทางออกฉุกเฉินและป้ายเตือนพื้นผิวร้อน สนับสนุนสภาพแวดล้อมการทำงานที่ปลอดภัยและเป็นไปตามข้อกำหนด

การนำเสนอแบบคลีนรูม — การจัดวางแผง ท่อ และพื้นอย่างเป็นระเบียบ แสดงถึงบูธที่สร้างขึ้นเพื่อการตกแต่งที่ควบคุมได้และทำซ้ำได้

  03    ข้อมูลทางเทคนิค

* ตัวกลางของท่อ แหล่งความร้อน ปริมาณอากาศ และเกรดตัวกรองจะได้รับการยืนยันระหว่างการออกแบบทางวิศวกรรมและบนป้ายชื่ออุปกรณ์ ห้ามสันนิษฐานประเภทการทำความร้อนจากภาพถ่ายเพียงอย่างเดียว

  04    ความสำคัญในสายการเคลือบสี

คุณภาพการตกแต่งขึ้นอยู่กับการทำงานของอากาศ อากาศจ่ายที่กรองแล้วจะช่วยป้องกันฝุ่นไม่ให้เกาะบนฟิล์มสี พื้นที่ดักจับที่ระดับพื้นจะกำจัดละอองสีออกก่อนที่จะตกตะกอน และแสงสว่างที่สม่ำเสมอจะช่วยให้ผู้ปฏิบัติงานมองเห็นข้อบกพร่องได้ทันเวลาที่จะแก้ไข หน่วยจ่ายอากาศ พื้นตะแกรง วัสดุกรอง และระบบไฟในบูธนี้จะเปลี่ยนพื้นที่ปิดให้เป็นสภาพแวดล้อมการตกแต่งที่ควบคุมได้

  05    ประโยชน์สำหรับลูกค้า

การตกแต่งที่สะอาดขึ้น — อากาศจ่ายที่กรองแล้วและการดักจับที่ระดับพื้นช่วยลดข้อบกพร่องจากฝุ่นและละอองสี

การเปลี่ยนสีที่เร็วขึ้น — แผงเรียบที่ล้างทำความสะอาดได้และวัสดุกรองที่เข้าถึงได้ช่วยให้ทำความสะอาดได้ง่าย

การบำรุงรักษาที่ง่ายขึ้น — วาล์วแยกบนท่อส่งช่วยให้บำรุงรักษาส่วนต่างๆ ได้

สภาพการทำงานที่ดีขึ้น — แสงสว่างสม่ำเสมอและเครื่องหมายความปลอดภัยที่ชัดเจน สนับสนุนการทำงานที่แม่นยำและปลอดภัย

การทำความร้อนที่ปรับแต่งได้ — เลือกแหล่งความร้อนให้ตรงกับสาธารณูปโภคที่มีอยู่และต้นทุนการดำเนินงาน

คำถามที่พบบ่อย

ถาม: ภายในบูธพ่นสีนี้แสดงอะไร?  ตอบ: ห้องโดยสารบูธพ่นและอบสี พร้อมหน่วยจ่ายอากาศกรองแบบฝัง 4 หน่วย พื้นตะแกรงโลหะพร้อมวัสดุกรองใต้พื้น ท่อส่งพร้อมวาล์ว ระบบไฟเพดาน และป้ายความปลอดภัย

ถาม: ท่อใต้แผงเป็นท่อแก๊สหรือไม่?  ตอบ: ไม่จำเป็นเสมอไป ท่อที่มีวาล์วใต้หน่วยจ่ายสามารถบรรจุอากาศอัด น้ำ น้ำมันร้อน ไอน้ำ หรือแก๊สได้ อากาศอัดเป็นที่นิยมที่สุดในบูธพ่นสี น้ำมันร้อนหรือน้ำร้อนใช้สำหรับการทำความร้อนแบบอ้อม การทำความร้อนด้วยแก๊สต้องใช้ท่อแก๊สสีเหลือง กลุ่มวาล์วโซลินอยด์ หัวเผา และปล่องระบายอากาศออกสู่ภายนอก โปรดยืนยันจากป้ายชื่ออุปกรณ์หรือผู้จำหน่ายก่อนระบุ

ถาม: วัสดุสีเขียวบนพื้นคืออะไร?  ตอบ: วัสดุกรองใต้ตะแกรงโลหะ ช่วยดักจับละอองสีที่ระดับพื้น ก่อนที่อากาศจะถึงขั้นตอนการกรองไอเสีย ช่วยปกป้องท่อและลดการบำรุงรักษา

ถาม: แผงผนังทั้งสี่ทำหน้าที่อะไร?  ตอบ: เป็นหน่วยจ่ายอากาศและกรองอากาศแบบฝัง อากาศกรองเข้าสู่ห้องโดยสารผ่านช่องลมยาว ให้รูปแบบการไหลของอากาศที่สม่ำเสมอและควบคุมได้ทั่วทั้งโซนทำงาน

ถาม: สามารถเลือกแหล่งความร้อนสำหรับไซต์งานของเราได้หรือไม่?  ตอบ: ได้ การทำความร้อนสามารถเป็นไฟฟ้า แก๊ส ดีเซล น้ำมันร้อน หรือไอน้ำ ขึ้นอยู่กับสาธารณูปโภคที่มีอยู่ อุณหภูมิที่ต้องการ และต้นทุนการดำเนินงาน แหล่งที่มาจะได้รับการยืนยันระหว่างการออกแบบทางวิศวกรรม

ถาม: บูธปลอดภัยในการใช้งานหรือไม่?  ตอบ: ใช่ บูธมาพร้อมกับป้ายทางออกฉุกเฉิน ป้ายเตือนพื้นผิวร้อน และบริการที่มีการป้องกัน อุปกรณ์ความปลอดภัยขั้นสุดท้ายจะถูกระบุตามไซต์งานและกฎระเบียบท้องถิ่น
