| ขั้นต่ำ: | 1 |
| ราคา: | USD8000-USD12000/SET |
| บรรจุภัณฑ์มาตรฐาน: | กับภาพยนตร์และกล่องปกติ |
| ระยะเวลาการจัดส่ง: | 15 วันหลังจากเงินฝาก |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 30ชุด/เดือน |
คําแนะนําใน CoatTech เราเชี่ยวชาญในการแก้ปัญหาด้านการเคลือบอุตสาหกรรมที่ซับซ้อนเพื่อออกแบบและผลิตห้องสีขนาดใหญ่ที่เชี่ยวชาญโครงการนี้ต้องการวิธีการที่โดดเด่นเพื่อรองรับขนาดใหญ่ของเครื่องแปลงอุตสาหกรรมและข้อจํากัดที่จํากัดของลูกค้า
ปัญหา การ รับมือ กับ งาน ที่ หนักการเคลือบแปลงอุตสาหกรรมเป็นโจทย์ทาง logistical เนื่องจากขนาดและน้ําหนักมหาศาลของพวกเขาการเคลื่อนไหวชิ้นงานเหล่านี้เข้าสู่ห้องทาสีด้านข้างแบบมาตรฐาน ไม่มีประสิทธิภาพมากและบางครั้งเป็นไปไม่ได้ลูกค้าพึ่งพากับระบบเครนชั้นบนที่มีอยู่อย่างมากในการขนแปลงของตนพวกเขาต้องการสภาพแวดล้อมการทาสีที่มีประสิทธิภาพสูง ที่จะไม่ขัดขวางการดําเนินงานของเครนของพวกเขา หรือต้องการการปรับปรุงการทํางานของสถานที่ของพวกเขา.

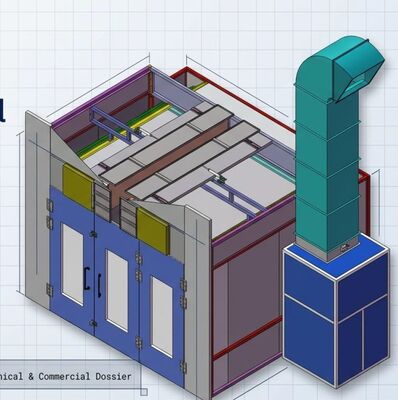

การแก้ไขของ CoatTech: การออกแบบแบบเปิดด้านบนอย่างแม่นยําเพื่อตอบโจทย์ความต้องการที่ยากลําบากนี้ ทีมวิศวกรของเราได้พัฒนาห้องทาสีเปิดการปรับปรุงที่นวัตกรรมนี้ทําให้แปลงขนาดใหญ่สามารถถูกลดลงอย่างปลอดภัยและแม่นยําโดยตรงในพื้นที่ทํางานโดยใช้เครนบนพื้นที่ของลูกค้า
เมื่อชิ้นงานถูกวางไว้แล้ว กลไกหลังคาพิเศษจะปิดอย่างมั่นคง สร้างสภาพแวดล้อมที่โดดเดี่ยวและควบคุมได้ ซึ่งตรงกับมาตรฐานสูงสุดสําหรับการทาสีและการระบายอากาศในอุตสาหกรรม
จุดเด่นสําคัญของโครงการ
1การบูรณาการเครนแบบไร้ผัง: การออกแบบการบรรทุกบนหลังคากําจัดความต้องการในการเคลื่อนไหวที่ซับซ้อนในระดับพื้นโดยสิ้นเชิง โดยลดเวลาในการบรรทุกและถอด
2ความสามารถขนาดใหญ่: ออกแบบมาด้วยขนาดภายในที่กว้างขวาง โดยเฉพาะเจาะจงเพื่อรองรับเครื่องแปลงอุตสาหกรรมขนาดใหญ่
3การบริหารการไหลเวียนอากาศที่ดีกว่า: ห้องรับรองการจับกุมการฉีดเกินและการออกอากาศที่ดีที่สุด, รับประกันการจบที่ไม่มีความผิดพลาดในขณะที่รักษาสิ่งแวดล้อมที่ปลอดภัยและสะอาดสําหรับผู้ประกอบการ
4การปรับปรุงความสะดวก: โดยการปรับปรุงให้กับอุปกรณ์ยกที่มีอยู่การแก้ไขได้ทําให้พื้นที่ใช้งานของลูกค้าสูงสุดโดยไม่ต้องต้องปรับปรุงโครงสร้างที่แพงในอาคารของพวกเขา.
ข้อมูลการใช้งาน
| รายละเอียดทางเทคนิคสําหรับตู้ฉีดแทรนฟอร์มเปิดด้านบน | |
| รูปแบบ: บูธฉีดเปิดด้านบนที่กําหนดเอง (ปรับปรุงให้เหมาะกับการใช้งานเครนจิบ) | |
| ส่วนประกอบ / ปารามิเตอร์ | ข้อมูลรายละเอียด |
| มิติภายใน | 4400 × 3700 × 3500 mm (L × W × H) |
| มิติภายนอก | 4520 × 5300 × 4500 มม (L × W × H) |
| ช่องลมออกแบบล่าง | การออกแบบหลุมกลาง มิติ: 4000 × 3000 มิลลิเมตร ความลึก: 800 มิลลิเมตร สนับสนุนโดยกรอบหลอดสี่เหลี่ยม ปกคลุมด้วยเครือเหล็กแบนขนาดหนัก 30 × 4 มิลลิเมตร ความสามารถในการแบกภาระ: 500 กิโลกรัม / ม2 |
| ประตูเข้า/ออกหลัก | การออกแบบแบบ drive-through (ด้านหน้าและด้านหลัง) เปิดประตู: 3000 × 3200 mm (W × H) ประตูแบบพับได้ด้วยกรอบท่อสี่เหลี่ยมและแผ่นเหล็กสีลักษณะของหน้าต่างการสังเกตจากกระจกหมัดสี่เหลี่ยม และล็อคความดันทางกลบนแผ่นกลางสามารถใช้เป็นประตูเข้าสู่บุคลากรได้ |
| แผ่นผนัง | ประกอบด้วยความแข็งแรงสูง หนังหิน แผ่นกันไฟ ความกว้างจริง: 1150 มิลลิเมตร ความหนาทั้งหมด: 50 มิลลิเมตร ผิวภายในและภายนอกเป็นแผ่นเหล็กสีขาว 0.426 มิลลิเมตรที่มีแกนหิน |
| พานหลังคา / พานบน | ประกอบด้วยความแข็งแรงสูง หนังหิน แผ่นกันไฟ ความกว้างจริง: 1150 มิลลิเมตร ความหนาทั้งหมด: 50 มิลลิเมตร ผิวภายในและภายนอกเป็นแผ่นเหล็กสีขาว 0.426 มิลลิเมตรที่มีแกนหิน |
| ระบบแสง | การส่องแสงด้านบน: 2 แถว (4 ชุด × 4 ท่อ = 16 ชิ้นของท่อ 18W) |
| ไฟด้าน: 2 แถว (4 ชุด × 4 ท่อ = 16 ชิ้นของท่อ 18W) | |
| ใช้ท่อ LED T8 ที่มุ่งเน้นสําหรับห้องฉีดที่ตั้งอยู่ใน IP65 กันระเบิด เครื่องปรับแสง ความสว่างรวม ≥ 1000 LUX | |
| ศาลสภา | ขนาด: 4400 × 3700 × 500 มิลลิเมตร (L × W × H) สนับสนุนโดยกองท่อสี่เหลี่ยม มีกรอบกรองกรองที่เคลือบด้วยผงผงเหล็กบิดด้านล่างและเครือสนับสนุนด้านบน |
| การออกแบบการเปิดด้านบน | หลังคามีช่องทางการเข้าถึงความยาวเต็ม 500 มิลลิเมตรที่ออกแบบมาสําหรับช่องทางโซ่ / โฮสต์ jib เครื่องปรับอากาศ ด้านทั้งสองข้าง (เปิดปกติ ปิดเองเมื่อเริ่มการทาสี เพื่อให้ความแน่นและความดันลบ) |
| (สําหรับจิบเครน) | |
| หน่วยกระบวนการ | โครงสร้างหลอดสี่เหลี่ยมที่เชื่อม, การตั้งตั้งด้านข้าง |
| หน่วยอัดอากาศ | อุปกรณ์พร้อม 1 ชุดพัดลมหลอมศูนย์กลางแบบเข้าสองตัว (ขับเข็มขัด) เครื่องยนต์กันระเบิด พลังงาน: 5.5 KW. รุ่นลมพัดลม: TAE-500H. ปริมาณอากาศทั้งหมด: 20,000 m3/h (ประมาณ 11,770 CFM). มีตัวปรับปรับมือแบบหมุน |
| หน่วยอากาศออก | อุปกรณ์พร้อม 1 ชุดพัดลมหลอมศูนย์กลางแบบเข้าสองตัว (ขับเข็มขัด) เครื่องยนต์กันระเบิด พลังงาน: 7.5 KW. รุ่นลมพัดลม: TAE-450H. ปริมาณอากาศทั้งหมด: 20,000 m3/h (ประมาณ 11,770 CFM). มีอัดลมล้างอากาศหมุนมือปรับ |
| ระบบกรอง | 1เครื่องกรองอากาศประกอบการหลัก: EN 779 ประเภท G3 |
| 2เครื่องกรองเพดานประสิทธิภาพต่ํา ผิวเคลือบด้วยสารเล็บ 3 มิติความลึกเต็ม; EN 779 ชั้น F5 | |
| 3. สีหยุดกรองไฟเบอร์กระจก: ติดตั้งทั้งบนหลุมพื้นและด้านล่างของตู้ไอ ออก ด้านเข้าอากาศสีเขียว ด้านออกอากาศสีขาว EN 779 ชั้น G3 | |
| 4. เครื่องกรองคาร์บอนที่ทํางาน: กรนูเลอร์แอคติเวทคาร์บอน โดยเฉพาะสําหรับอัดซึม VOCs (เบนเซน, ไซเลน, ฯลฯ) เพื่อการปล่อยควันภายนอกเป็นศูนย์ | |
| ระบบควบคุมไฟฟ้า | พานีลควบคุมที่มีตัวเรเล่และปุ่มกดแบบปกติ ประกอบด้วย: สวิทช์การทาสี / ไฟ, ตัวแสดงความผิดพลาดและสัญญาณเตือน, สวิทช์ไฟหลัก, ปุ่มหยุดฉุกเฉิน, และเครื่องวัดความดัน (มาโนเมตร) |
| ระบบท่อ | ประกอบด้วย 3 ส่วนของลําเลียงไอ้ไอ 700 × 700 × 1000 มิลลิเมตร, 1 ชิ้นของ 90 ° คอ, และ 1 ชิ้นของ 45 ° คอ. |
| พลังงานรวม | 14 KW |
| เอกสารรวม | คู่มือการบํารุงรักษา แผนภาพสายไฟฟ้า ใบรับรองความเหมาะสม รายการบรรจุ และแผนวางแผน 3 มิติ |
| รายละเอียดและการรับประกัน | 1การรับประกันอุปกรณ์ 1 ปี ผู้จําหน่ายให้บริการฟรีสําหรับปัญหาคุณภาพในช่วงเวลานี้ บริการที่ชําระค่าใช้จ่ายมีให้บริการหลังจากการรับประกันหมดอายุ |
| 2.อุปกรณ์ใช้ (หลอดแสง, เครื่องกรอง) และความเสียหายจากมนุษย์ถูกยกเว้นจากการรับประกัน | |
ติดต่อเราวันนี้พร้อมที่จะปรับปรุงกระบวนการเคลือบเครื่องจักรหนักของคุณได้มั้ย?
ติดต่อทิม, ผู้จัดการฝ่ายตลาดและขายต่างประเทศ เพื่อหารือความต้องการห้องสเปรย์ตามสั่งของคุณ และได้รับการปรึกษาทางเทคนิค
