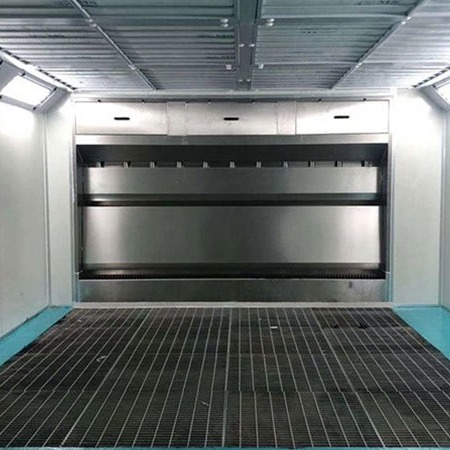

ตู้พ่นสีแบบเปิดหน้าสำหรับอุตสาหกรรมรุ่น CT-D

ซีรี่ย์ CT-D อุตสาหกรรมเปิดหน้ากรองแห้ง Spray Booth

ตู้กรองแห้งแบบโมดูลสําหรับไม้, โลหะ, และผสม

ภาพรวมทางเทคนิค:ซีรีส CT-D เป็นตู้ฉีดแบบโมดูลเปิดด้านหน้าที่ออกแบบสําหรับการใช้งานอุตสาหกรรมที่การกรองน้ําไม่เป็นไปตามความเป็นจริงแมทริกซ์การกรองแห้ง 2 ขั้นตอนเพื่อจับปริมาณสีที่ระบายเกินจํานวนมาก โดยรักษาการไหลของอากาศที่คงที่ระบบได้รับการออกแบบเพื่อปกป้องโซนการหายใจของผู้ประกอบการและรับรองว่าอากาศออกตรงกับมาตรฐานอนุภาคสิ่งแวดล้อม.

ลักษณะสําคัญของวิศวกรรม:

1. กลไกกรองสองระยะ:

   • ขั้นตอนที่ 1 (การแยกความอ่อนแอ):ธนาคารกรองหลักใช้กรองกระดาษพับรูป V (มักเรียกว่า "แบบ Andreae") การไหลของอากาศถูกบังคับให้เปลี่ยนทิศทางอย่างรวดเร็วส่วนละอองสีที่หนักกว่าไม่สามารถหันไปและติดอยู่ในกระเป๋าลึก. ขั้นตอนนี้รับมือกับส่วนใหญ่ของภาระภาระ (สูงสุด 15 กิโลกรัมความจุต่อ m2)

   • ขั้นตอนที่ 2 (การจับ):ชั้นที่สองของสื่อ "การหยุดสี" สายใยแก้วความหนาแน่นสูงรับประกันการจับหมอกที่ละเอียดกว่าที่ผ่านระยะแรก, ป้องกันใบลมอากาศจากการสะสม

2. การจัดการอากาศกันระเบิด:

   • เพื่อป้องกันการเผาไหม้ของปั๊มสารละลายที่เผาไหม้ ระบบใช้พัดลมแกนที่ขับด้วยเข็มขัดที่ตั้งเครื่องยนต์ไฟฟ้านอกอากาศเครื่องยนต์ที่ได้รับการกําหนดให้เป็นเครื่องยนต์ที่ป้องกันภัย (โซน 1/2)ใช้ได้

3. การออกแบบโครงสร้างแบบโมดูล

   • สร้างจากแผ่นเหล็กเหล็กเหล็ก 1.2 มิลลิเมตรการออกแบบแผ่นแบบโมดูเลอร์ทําให้ความกว้างตามต้องการตั้งแต่ 2 เมตรถึง 6 + เมตรเพื่อรองรับขนาดชิ้นงานที่แตกต่างกัน.

4. ไฟฟ้าประกอบ:

   • เครื่องปรับแสง LED กันระเบิดถูกบูรณาการในเพดานชั้นบนของเพดาน และให้ความสะดวก ≥ 800 Lux โดยตรงกับพื้นที่ทํางานโดยไม่สร้างเงา

ตารางรายละเอียดเทคนิค (รุ่น CT-D3000 - ความกว้าง 3 เมตร):
