ไดเซลก๊าซควายไฟฟ้า สเปรย์สี Booth ดินและหลังคากรองกรองสี

รายละเอียดเทคนิค

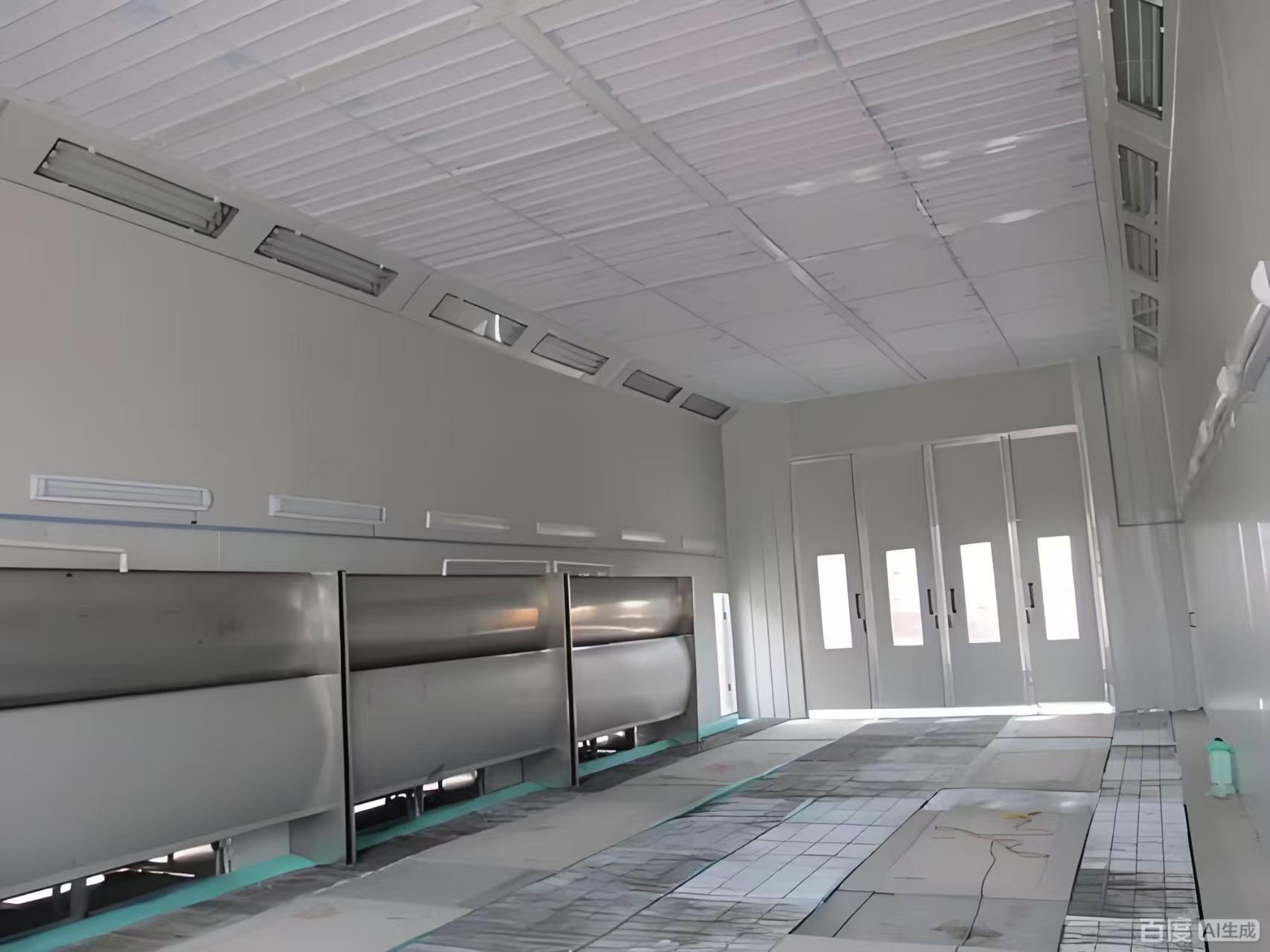

ห้องฉีดขนาดใหญ่และมีคุณสมบัติครบถ้วนนี้ถูกออกแบบมาเพื่อใช้ในการทาสีอุตสาหกรรมอาชีพขนาดใหญ่ การทําขนม และการทําปลายงานการสร้างที่แข็งแกร่งและระบบที่ทันสมัยสภาพแวดล้อมที่ปลอดภัยและมีประสิทธิภาพ

1การออกแบบโครงสร้างและมิติ

พื้นที่ทํางานที่กว้างขวาง: มีพื้นที่ทํางานภายในที่กว้างขวางขนาด 15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H)

การสร้างที่แข็งแกร่ง: สร้างด้วยผนังแผ่นแซนด์วิช EPS ขนาด 70 มิลลิเมตร และแผ่นหลังคา EPS ขนาด 50 มิลลิเมตร (มีตัวเลือกหินหญ้าหรือ PU) จบด้วย 0.สแตนเลสสีขาว 426 มิลลิเมตร และขอบสแตนเลสปิด.

การเข้าถึง: มีประตูเข้าถึงหลักขนาดใหญ่ 4 ใบ (4,000 x 4,600 mm) และประตูทํางานแบบมาตรฐานสองประตู (800 x 2,000 mm) พร้อมหน้าต่างการสังเกตและล็อคความดัน

2ระบบระบายอากาศและการระบายอากาศที่ทันสมัย

การจัดการอากาศขนาดสูง: อุปกรณ์พร้อมกับหน่วยอากาศ Make-Up อิสระสองหน่วยและหน่วยอากาศออกสองหน่วยสําหรับการควบคุมสิ่งแวดล้อมอย่างแม่นยํา

จําหน่ายอากาศ: จํานวนทั้งหมด 40,000 m3/h ผ่านพัดลมหลุดศูนย์กลางหมุนภายนอก (2x มอเตอร์ 7.5KW ต่อหน่วย)

อากาศออก: ความหลั่งรวม 4,000 m3/h ผ่านพัดลมหลุดศูนย์กลางที่ขับเคลื่อนด้วยสายลัด (2x มอเตอร์ 11KW)

ช่องทางหลากหลาย: ระบบรวมช่องทางตรง 1000x1000 มิลลิเมตรหลายช่องทาง, 90 ° และ 45 ° คอ, ทําให้การวางแผนท่อหลอดยืดหยุ่นและมีประสิทธิภาพสําหรับการจัดการการไหลของอากาศที่ดีที่สุด.

3. การกรองและควบคุมสิ่งแวดล้อมอย่างครบวงจร

การกรองหลายระยะ: ระบบกรอง 4 ระยะให้ความสะอาดของอากาศเข้าและการออกที่ปลอดภัย:

เครื่องกรองหลัก (G3)

เครื่องกรองประสิทธิภาพสูง (F5)

เครื่องกรองการหยุดสี (G3)

เครื่องกรองคาร์บอนกิจกรรมสําหรับการดูดซึม VOCs (เบนเซน, ไซเลน)

ระบบการทําความร้อนที่แรง: ระบบอิสระสองระบบ แต่ละระบบมีเครื่องเผาไฟดีเซล Riello RG5S (ผลิตสูงสุด 260,000 KW) และเครื่องแลกเปลี่ยนความร้อนจากสแตนเลสสามารถเพิ่มอุณหภูมิห้องพักจาก 0 °C เป็น 20 °C สําหรับการฉีดและ 60 °C สําหรับการอบใน 10-15 นาที. (ตัวเลือกก๊าซธรรมชาติ / ไฟฟ้า / IR มีให้เลือก)

สภาพแวดล้อมและความปลอดภัยในการทํางานที่ดีที่สุด

การส่องแสงที่ดี: ให้แสง ≥ 1000 Lux ผ่านการผสมผสานของหลอดไฟ LED กันระเบิด 18W ที่ติดตั้งบนด้านบน 80 และ 88 หลอดที่ติดตั้งบนระดับกระโปรง

ระบบควบคุมบูรณาการ: แผนควบคุมอิเล็กทรอนิกส์กลางบริหารงานทั้งหมด: การฉีด, การทําความร้อน, การอบ, ระยะเวลาการแห้ง, การส่องแสง, และหยุดฉุกเฉินเครื่องวัด (ammeter), วอลท์เมตร, ความดัน) และระบบสัญญาณเตือนเพื่อการตรวจสอบการทํางานอย่างเต็มที่

ตัวเลือกพื้นและการระบายอากาศ: มีพื้นกรีตด้วยเหล็กเรียบและเกรลสแตนเลสบิด (24 ชิ้น) และมีการปรับปรุงระบายอากาศด้านข้างเป็นตัวเลือก

ข้อดี:

ความสมบูรณ์แบบทางโครงสร้างที่แข็งแกร่ง และสร้างที่สามารถปรับแต่งได้

กล่องความแข็งแรงสูง: บูธถูกสร้างขึ้นด้วยแผ่นผนัง EPS หนา 70 มม และแผ่นหลังคาหนา 50 มม, ปกแต่งด้วยสแตนเลสที่เคลือบก่อน 0.426 มม.มีวัสดุทางเลือก เช่น หนังหินหรือ PU สําหรับการปรับปรุงความละเอียดและความทนทานต่อไฟ

การเข้าถึงที่ใหญ่และใช้งานได้ A wide 4-leaf main door (4000×4600mm) and two standard service doors (800×2000mm)—fitted with toughened glass viewing windows and pressure seals—enable easy entry of large workpieces while maintaining an airtightสถานที่ปลอดภัย

ภายใน ขนาด	15000 × 5000 × 5000 มม (L × W × H)
ด้านนอก ขนาด	15130 × 6890 × 5600 มิลลิเมตร (L × W × H)
ชั้นใต้ดิน	มี 2 แถวของเหล็กแบน 30x4 + ₹8 กลมกราฟพื้นเหล็กบิด (24 ชิ้น) ในทั้งสองด้านของพื้น (ทางเลือกด้านข้างกําแพงไอ)
ประตูหน้า	ขนาดประตู: 4000 × 4600mm (W × H), ประตูบิดแผ่นโลหะ, 4 ใบประตู, หน้าต่างกระจก tempered ตาราง, เติม:และประตูสามารถติดตั้งด้วยชาร์ตรอลล์ไฟฟ้า)
ประตูทํางาน	2 ชุด ขนาดประตูทํางาน: 800 × 2000mm (W × H) ล็อคความดันและหน้าต่างการสังเกตกระจก
แผ่นผนัง	แผ่นผนัง EPS ความกว้างจริง 1150 มิลลิเมตร ความหนาทั้งหมด 70 มิลลิเมตร ความหนาของแผ่นเหล็กสี: 0.426 มิลลิเมตร, สีขาว, ขอบเหล็กปิดอยู่ทั้งสองข้าง (หมีหิน, PU เป็นตัวเลือก)
หลังคา	แผ่นผนัง EPS ความกว้างจริง 1150 มิลลิเมตร ความหนาทั้งหมด 50 มิลลิเมตร ความหนาของแผ่นเหล็กสี: 0.426 มิลลิเมตร, สีขาว, ขอบเหล็กปิดอยู่ทั้งสองข้าง (หมีหิน, PU เป็นตัวเลือก)
การส่องแสง	ไฟฟ้าด้านบน: 20 กลุ่ม × 4 ชิ้น = 80 ชิ้น หลอด 18W ไฟเข็มขัด: 22 กลุ่ม × 4 ชิ้น = 88 ชิ้น หลอดไฟ 18W, LED หลอดไฟ กล่องไฟกันระเบิด ความสว่าง ≥1000Lux
หน่วยอากาศ การติดตั้ง	ทางเข้าอากาศจากด้านข้าง, การออกอากาศจากด้านหลัง, ท่อสี่เหลี่ยม แปรง + กรอบเทีอัลลูมิเนียม, สีขาว, แผ่นหน้ากากกระดาษหินหนา 20 มม.
เครื่องแต่งหน้า หน่วยอากาศ (2 กลุ่ม)	แต่ละกลุ่มมีเครื่องปัดลมหลอมศูนย์กลาง 2 เครื่องปัดลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมหมุนการเริ่มต้น ปอดลม.
อ่อนเพลีย หน่วยอากาศ (2 กลุ่ม)	แต่ละกลุ่มมีพัดลมหลอมศูนย์กลาง 2 ช่อง, การขับเคลื่อน pulley, พลังงานของมอเตอร์เดียว: 11KW; ความเร็วทั้งหมด: 4000m3 / h, ความเร็วลมที่ไม่มีภาระ: 0.25m / s; ปอดปรับการออกมือ
เครื่องทําความร้อน ระบบ (2 ชุด)	แต่ละกลุ่มมีเครื่องเผาไฟ Riello RG5S ผลิตความร้อนสูงสุด 26,000KW; อุปกรณ์พร้อมกับเตาแลกเปลี่ยนความร้อนจากสแตนเลส 304; การทาสีระดับอุณหภูมิ: 20 °C (จาก 0 °C ถึง 20 °C ในสภาวะการฉีด); การทาสีในการอบ:10-15 นาที (จาก 20 °C ถึง 60 °C) สภาพสี. (การทําความร้อนด้วยก๊าซธรรมชาติ, การทําความร้อนด้วยไฟฟ้า ปรับความร้อนท่อ และปรับความร้อนหลอดเบเกอร์อินฟราเรดสามารถเลือกได้)
การกรอง ระบบ	1น้ํามันกรองพื้นฐานสําหรับอุปกรณ์ระบายอากาศ: ระดับ EN 779: G3 2 การกรองอัตราประสิทธิภาพต่ํากว่าสูง: วีสโกซสามมิติความลึกเต็ม; ระดับ EN799: F5 3 การกรองผ้าห่มจากผ้าใบผ้าใบที่ทนต่อสีจากใยแก้ว: EN 779 ระดับ: G3 4การกรองอนุภาคคาร์บอนที่ทํางาน: ดับเบนเซนและไซเลนในก๊าซออก
ระบบควบคุมอิเล็กทรอนิกส์	การสเปรย์สี การสเปรย์สีในการทําความร้อน การสเปรย์สีในการทําขนม การตั้งเวลาการแห้ง เครื่องปรับแสง เครื่องปรับแสงระบุความผิดพลาด เครื่องควบคุมอุณหภูมิ เครื่องปรับไฟ เครื่องปรับหยุดฉุกเฉิน เครื่องกําหนดเวลาเครื่องจํากัดอุณหภูมิ, แอมเปอร์เมตร, โวลท์เมตร, เครื่องวัดแรงดัน, เครื่องเตือนแรงดัน
ท่อ ระบบ	แต่ละกลุ่มของอุปกรณ์อัดลมและอุปกรณ์อัดลมมีอุปกรณ์ 4 ช่องของ 10 00 x 10 00 x 1000mm ท่อน้ําอากาศตรง, 1 ช่องของ 10 00 x 10 00mm 90° คอ, และ 1 ช่องของ 10 00 x 10 00mm 45° คอ;
พลังงานทั้งหมด	56KW

ตู้พ่นสีดีเซล แก๊ส ไอน้ำ ไฟฟ้า ห้องพ่นสี พ่นสี ตัวกรองพื้นและหลังคา ตู้พ่นสี 0

ตู้พ่นสีดีเซล แก๊ส ไอน้ำ ไฟฟ้า ห้องพ่นสี พ่นสี ตัวกรองพื้นและหลังคา ตู้พ่นสี 1

ตู้พ่นสีดีเซล แก๊ส ไอน้ำ ไฟฟ้า ห้องพ่นสี พ่นสี ตัวกรองพื้นและหลังคา ตู้พ่นสี 2

ตู้พ่นสีดีเซล แก๊ส ไอน้ำ ไฟฟ้า ห้องพ่นสี พ่นสี ตัวกรองพื้นและหลังคา ตู้พ่นสี 3

ห้องฉีดรถยนต์ขนาดใหญ่ถูกออกแบบเพื่อตอบสนองความต้องการที่หลากหลาย

และลักษณะที่ปรับเปลี่ยนได้ ขนาดภายใน 6900 × 3900 × 2650 มิลลิเมตร (L × W × H)

ขณะที่ด้านนอกมีขนาด 7000 × 5350 × 3400 มิลลิเมตร (L × W × H) (สามารถถูกปรับปรุงตามความต้องการ) ชั้นใต้ดินที่แข็งแรง

ประกอบด้วยแผ่นเหล็กกระดาษบิด hoarding, สนับสนุนโดยท่อสี่เหลี่ยมและกรีตพื้น, รับประกันภาระยนต์โดยรวม

ความจุ 2.4T ปรับได้ตามความต้องการ

ประตูหน้าหลัก ขนาด 3000 × 2600 มม (W × H) มีสามใบมีหน้าต่างกระจกกระชับสี่เหลี่ยมและ EPS เติม

ประตูทํางานเพิ่มเติม ขนาด 800 × 2000 มิลลิเมตร (W × H) มีล็อคความดันและหน้าต่างการสังเกต

แผ่นผนัง EPS และหลังคาแผ่นเหล็กกระดาษให้ความแข็งแกร่ง

ระบบการสว่างให้มากกว่า 1000Lux กับ 32 ด้านบนและ 16 ไฟ LED เข็มขัด

ช่องรับและช่องออก โดยมีเครื่องเผาไฟ Riello RG5S ให้ความร้อนที่ดีที่สุด ระบบกรองที่ครอบคลุม

สภาพแวดล้อมการทํางานที่สะอาด ขณะที่ระบบควบคุมอิเล็กทรอนิกส์

ความต้องการอยู่ที่ 17kW. ((สามารถถูกปรับแต่ง)

ตู้พ่นสีดีเซล แก๊ส ไอน้ำ ไฟฟ้า ห้องพ่นสี พ่นสี ตัวกรองพื้นและหลังคา ตู้พ่นสี 4

ตู้พ่นสีดีเซล แก๊ส ไอน้ำ ไฟฟ้า ห้องพ่นสี พ่นสี ตัวกรองพื้นและหลังคา ตู้พ่นสี 5

ตู้พ่นสีดีเซล แก๊ส ไอน้ำ ไฟฟ้า ห้องพ่นสี พ่นสี ตัวกรองพื้นและหลังคา ตู้พ่นสี 6

ตู้พ่นสีดีเซล แก๊ส ไอน้ำ ไฟฟ้า ห้องพ่นสี พ่นสี ตัวกรองพื้นและหลังคา ตู้พ่นสี 7

แท็ก:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	CoatTech
ได้รับการรับรอง:	CE
หมายเลขรุ่น:	บีบูธ-13

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	USD5000-USD10000/SET
รายละเอียดการบรรจุ:	กับภาพยนตร์และกล่องปกติ
เวลาการส่งมอบ:	15 วันหลังจากเงินฝาก
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	30SET/เดือน

แหล่งจ่ายไฟ::	380V/50Hz/3ph หรือตัวเลือกอื่น ๆ	การใช้พลังงาน::	ดีเซล, ก๊าซ, ไอน้ำ, ไฟฟ้าหรือตัวเลือกอื่น ๆ
ประตูหลัก::	สไตล์พับหรือสไตล์การกลิ้งไฟฟ้า	แอปพลิเคชัน::	รถบัส/รถบรรทุกหรือผลิตภัณฑ์โลหะอื่น ๆ
แหล่งพลังงาน::	น้ำไฟฟ้าก๊าซ	การเคลือบผิว:	10-50um
ระดับเสียงรบกวน:	≤80dB	วัสดุ:	เหล็ก
การใช้งาน:	พ่นสีรถยนต์, พ่นสีเฟอร์นิเจอร์, พ่นสีอุตสาหกรรม	ระบบทำความร้อน:	เตายี่ห้อ Riello
เน้น:	ตัวกรองตู้พ่นสีดีเซล , ตู้พ่นสีไฟฟ้า , ห้องพ่นสีหลังคาขนาดใหญ่
