| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | CoatTech |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | บีบูธ-9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | USD5000-USD10000/SET |
| รายละเอียดการบรรจุ: | ด้วยฟิล์มและกล่องปกติ |
| เวลาการส่งมอบ: | 15 วันหลังจากฝาก |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 30set/เดือน |
| ชื่อ: | บูธพ่นสีขนาดใหญ่ | แหล่งจ่ายไฟ:: | 380V / 50HZ / 3Ph หรือตัวเลือกอื่น ๆ |
|---|---|---|---|
| การใช้พลังงาน: | ดีเซล, แก๊ส, ไอน้ำ, ไฟฟ้าหรือตัวเลือกอื่นๆ | ประตูหน้า:: | แบบพับหรือแบบม้วนไฟฟ้า |
| เครื่องยนต์:: | แบรนด์จีนหรือแบรนด์นำเข้า | ระบบควบคุม:: | สลับสไตล์หรือการควบคุมหน้าจอสัมผัส PLC |
| กำแพง:: | ชั้นวางโลหะ, EPS, ขนหินของ PU สำหรับตัวเลือก | สี:: | สีขาวหรือตัวเลือกอื่น ๆ |
| การใช้งาน:: | รถบัส/รถบรรทุกหรือผลิตภัณฑ์โลหะอื่นๆ | แหล่งพลังงาน:: | น้ำ,ไฟฟ้า,แก๊ส |
| การเคลือบ: | 10-50um | มิติข้อมูล:: | ตามที่ต้องการ |
| ระดับเสียง: | ≤80db | ขนาด: | ใหญ่ |
| วัสดุ: | เหล็ก | การใช้งาน: | พ่นสีรถยนต์, พ่นสีเฟอร์นิเจอร์, พ่นสีอุตสาหกรรม |
| สี: | สีขาว/Custmomized | ระบบกรอง: | ตัวกรองฝ้าเพดาน, ตัวกรองไฟเบอร์กลาส, ตัวกรองคาร์บอนกัมมันต์ |
| ประเภทประตู: | ประตูม้วน/Custmomized | ประเภทสินค้า: | ห้องสเปรย์ |
| แสงสว่าง: | LED | ระบบทําความร้อน: | เตายี่ห้อ Riello |
| การไหลของอากาศ: | 25000m³/ชม | ระบบควบคุม: | แผงควบคุมแอลซี |
| พลัง: | 18.5KW/กำหนดเอง | โวลเตชั่น: | 3*380V 1*220V |
| เน้น: | ระบบการกระจายอากาศที่ควบคุม,ห้องฉีดขนาดใหญ่ที่ควบคุมการกระจายอากาศ,รถบัสห้องสีภายใน |
||

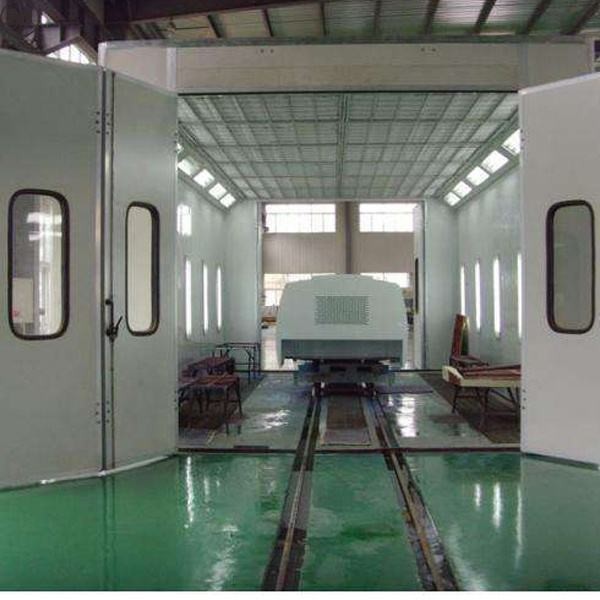

ห้องฉีดด้วยการควบคุมการกระจายอากาศและกรอบอลูมิเนียมสําหรับการใช้สี
หน่วยอากาศออกของห้องฉีดมีแฟนเซ็นทริบูเกลสองช่องทางเข้าที่มีการขับเคลื่อน pulley และ
พลังงานของมอเตอร์ 11KW ให้การไหลอากาศทั้งหมด 4000m3/h และความเร็วลมที่ไม่มีภาระ 0.25m/s
เครื่องปรับระบายอากาศด้วยมือ ทําให้สามารถควบคุมการไหลของอากาศได้อย่างแม่นยํา
การกําจัดควันและสารปนเปื้อน
ภายในห้องฉีด ซึ่งจําเป็นสําหรับการใช้สีที่มีคุณภาพสูง
|
ภายใน ขนาด |
15000 × 5000 × 5000 มม (L × W × H) |
|
ด้านนอก ขนาด |
15130 × 6890 × 5600 มิลลิเมตร (L × W × H) |
| ชั้นใต้ดิน | มี 2 แถวของเหล็กแบน 30x4 + ₹8 กลมกราฟพื้นเหล็กบิด (24 ชิ้น) ในทั้งสองด้านของพื้น (ทางเลือกด้านข้างผนังไอ) |

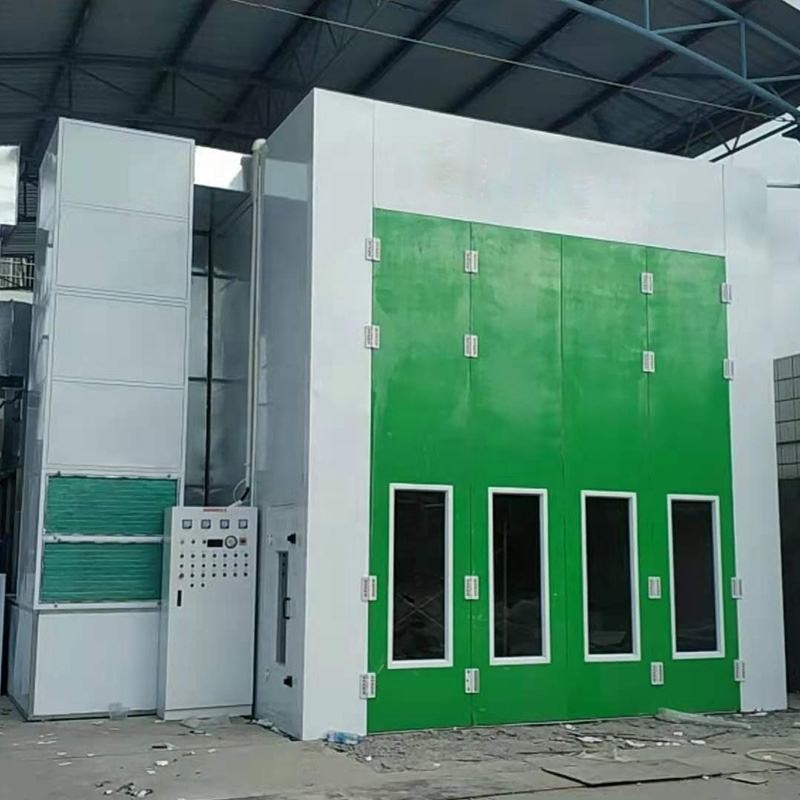

| ประตูหน้า | ขนาดประตู: 4000 × 4600mm (W × H), ประตูบิดแผ่นโลหะ, 4 ใบประตู, หน้าต่างกระจก tempered ตาราง, เติม:และประตูสามารถติดตั้งด้วยชาร์ตรอลล์ไฟฟ้า) |
| ประตูทํางาน |
2 ชุด ขนาดประตูทํางาน: 800 × 2000mm (W × H) ล็อคความดันและหน้าต่างการสังเกตกระจก |
| แผ่นผนัง |
แผ่นผนัง EPS ความกว้างจริง 1150 มิลลิเมตร ความหนาทั้งหมด 70 มิลลิเมตร ความหนาของแผ่นเหล็กสี: 0.426 มิลลิเมตร, สีขาว, ขอบเหล็กปิดอยู่ทั้งสองข้าง (หมีหิน, PU เป็นตัวเลือก) |
| หลังคา |
แผ่นผนัง EPS ความกว้างจริง 1150 มิลลิเมตร ความหนาทั้งหมด 50 มิลลิเมตร ความหนาของแผ่นเหล็กสี: 0.426 มิลลิเมตร, สีขาว, ขอบเหล็กปิดอยู่ทั้งสองข้าง (หมีหิน, PU เป็นตัวเลือก) |

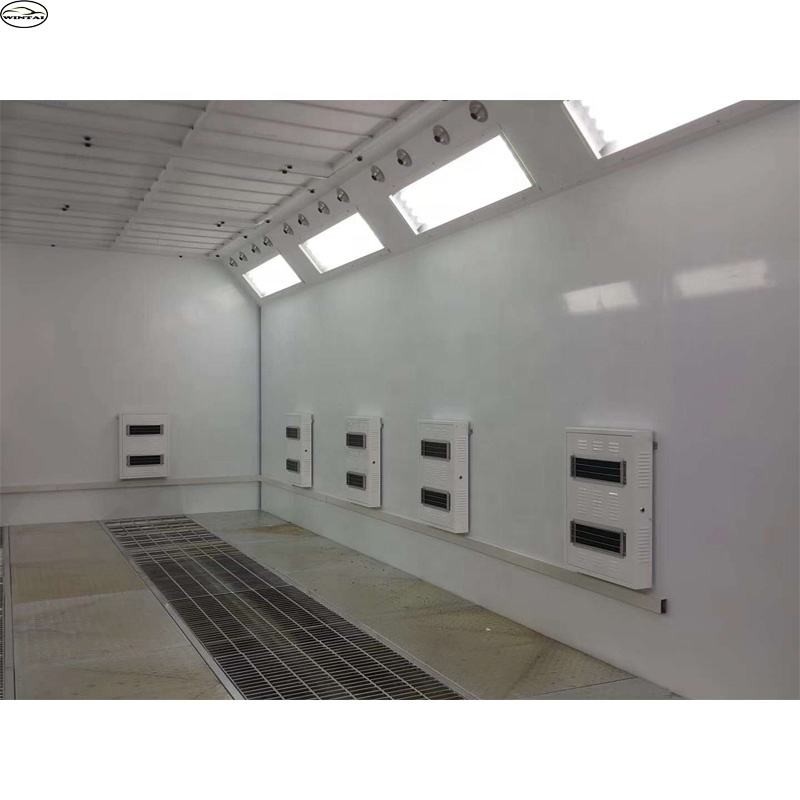

| การส่องแสง |
ไฟฟ้าด้านบน: 20 กลุ่ม × 4 ชิ้น = 80 ชิ้น หลอด 18W ไฟเข็มขัด: 22 กลุ่ม × 4 ชิ้น = 88 ชิ้น หลอดไฟ 18W, LED หลอดไฟ กล่องไฟกันระเบิด ความสว่าง ≥1000Lux |
|
หน่วยอากาศ การติดตั้ง |
ทางเข้าอากาศจากด้านข้าง, การออกอากาศจากด้านหลัง, ท่อสี่เหลี่ยม แปรง + กรอบเทีอัลลูมิเนียม, สีขาว, แผ่นหน้ากากกระดาษหินหนา 20 มิลลิเมตร |
|
เครื่องแต่งหน้า หน่วยอากาศ (2 กลุ่ม) |
แต่ละกลุ่มมีเครื่องปัดลมหลอมศูนย์กลาง 2 เครื่องปัดลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลม 2 เครื่องปัดลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมหมุนการเริ่มต้น ปอดลม. |
|

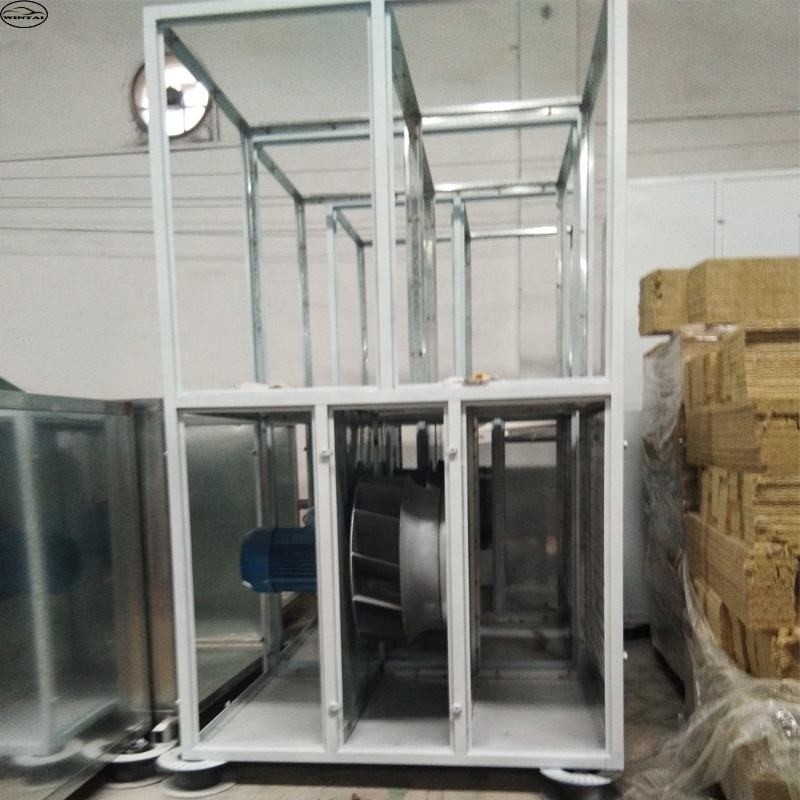

อ่อนเพลีย หน่วยอากาศ (2 กลุ่ม) |
แต่ละกลุ่มมีพัดลมหลอมศูนย์กลาง 2 ช่อง, การขับเคลื่อน pulley, พลังงานของมอเตอร์เดียว: 11KW; ความเร็วทั้งหมด: 4000m3 / h, ความเร็วลมที่ไม่มีภาระ: 0.25m / s; ปอดปรับการออกมือ |
|
เครื่องทําความร้อน ระบบ (2 ชุด) |
แต่ละกลุ่มมีเครื่องเผาไฟ Riello RG5S ผลิตความร้อนสูงสุด 26,000KW; อุปกรณ์พร้อมกับเตาแลกเปลี่ยนความร้อนจากสแตนเลส 304; การทาสีระดับอุณหภูมิ: 20 °C (จาก 0 °C ถึง 20 °C ในสภาวะการฉีด); การทาสีในการอบ:10-15 นาที (จาก 20 °C ถึง 60 °C) สภาพสี. (การทําความร้อนด้วยก๊าซธรรมชาติ, การทําความร้อนด้วยไฟฟ้า ปรับความร้อนท่อ และปรับความร้อนหลอดเบเกอร์อินฟราเรดสามารถเลือกได้) |
|
การกรอง ระบบ |
1น้ํามันกรองพื้นฐานสําหรับอุปกรณ์ระบายอากาศ: ระดับ EN 779: G3 2 การกรองอัตราประสิทธิภาพต่ํากว่าสูง: วีสโกซสามมิติความลึกเต็ม; ระดับ EN799: F5 3 การกรองผ้าห่มจากผ้าใบผ้าใบที่ทนต่อสีจากใยแก้ว: EN 779 ระดับ: G3 4การกรองอนุภาคคาร์บอนที่ทํางาน: ดับเบนเซนและไซเลนในก๊าซออก |
| ระบบควบคุมอิเล็กทรอนิกส์ | การสเปรย์สี การสเปรย์สีในการทําความร้อน การสเปรย์สีในการทําขนม การตั้งเวลาการแห้ง เครื่องปรับแสง เครื่องปรับแสงระบุความผิดพลาด เครื่องควบคุมอุณหภูมิ เครื่องปรับไฟ เครื่องปรับหยุดฉุกเฉิน เครื่องกําหนดเวลาเครื่องจํากัดอุณหภูมิ, แอมเปอร์เมตร, โวลท์เมตร, เครื่องวัดแรงดัน, เครื่องเตือนแรงดัน |
|
ท่อ ระบบ
|
แต่ละกลุ่มของอุปกรณ์อัดลมและอุปกรณ์อัดลมมีอุปกรณ์ 4 ช่องของ 10 00 x 10 00 x 1000mm ท่อน้ําอากาศตรง, 1 ช่องของ 10 00 x 10 00mm 90° คอ, และ 1 ช่องของ 10 00 x 10 00mm 45° คอ; |
| พลังงานทั้งหมด | 56KW |
ห้องฉีดรถยนต์ขนาดใหญ่ถูกออกแบบเพื่อตอบสนองความต้องการที่หลากหลาย
และลักษณะที่ปรับเปลี่ยนได้ ขนาดภายใน 6900 × 3900 × 2650 มิลลิเมตร (L × W × H)
ขณะที่ด้านนอกมีขนาด 7000 × 5350 × 3400 มิลลิเมตร (L × W × H) (สามารถถูกปรับปรุงตามความต้องการ) ชั้นใต้ดินที่แข็งแรง
ประกอบด้วยแผ่นเหล็กกระดาษบิด hoarding, สนับสนุนโดยท่อสี่เหลี่ยมและกรีตพื้น, รับประกันภาระยนต์โดยรวม
ความจุ 2.4T ปรับได้ตามความต้องการ
ประตูหน้าหลัก ขนาด 3000 × 2600 มม (W × H) มีสามใบมีหน้าต่างกระจกกระชับสี่เหลี่ยมและ EPS เติม
ประตูทํางานเพิ่มเติม ขนาด 800 × 2000 มิลลิเมตร (W × H) มีล็อคความดันและหน้าต่างการสังเกต
แผ่นผนัง EPS และหลังคาแผ่นเหล็กกระดาษให้ความแข็งแกร่ง
ระบบการสว่างให้มากกว่า 1000Lux กับ 32 ด้านบนและ 16 ไฟ LED เข็มขัด
ช่องรับและช่องออก โดยมีเครื่องเผาไฟ Riello RG5S ให้ความร้อนที่ดีที่สุด ระบบกรองที่ครอบคลุม
สภาพแวดล้อมการทํางานที่สะอาด ขณะที่ระบบควบคุมอิเล็กทรอนิกส์
ความต้องการอยู่ที่ 17kW. ((สามารถถูกปรับแต่ง)
