| ขั้นต่ำ: | 1 |
| ราคา: | USD5000-USD10000/SET |
| บรรจุภัณฑ์มาตรฐาน: | ด้วยฟิล์มและกล่องปกติ |
| ระยะเวลาการจัดส่ง: | 15 วันหลังจากฝาก |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 30set/เดือน |

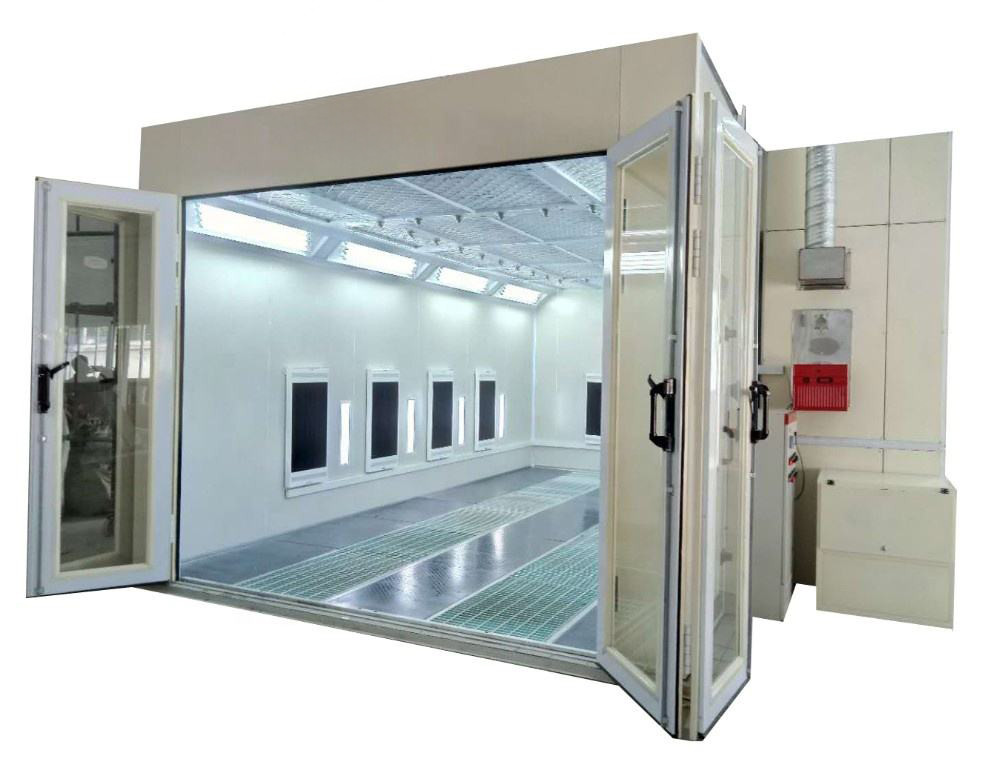

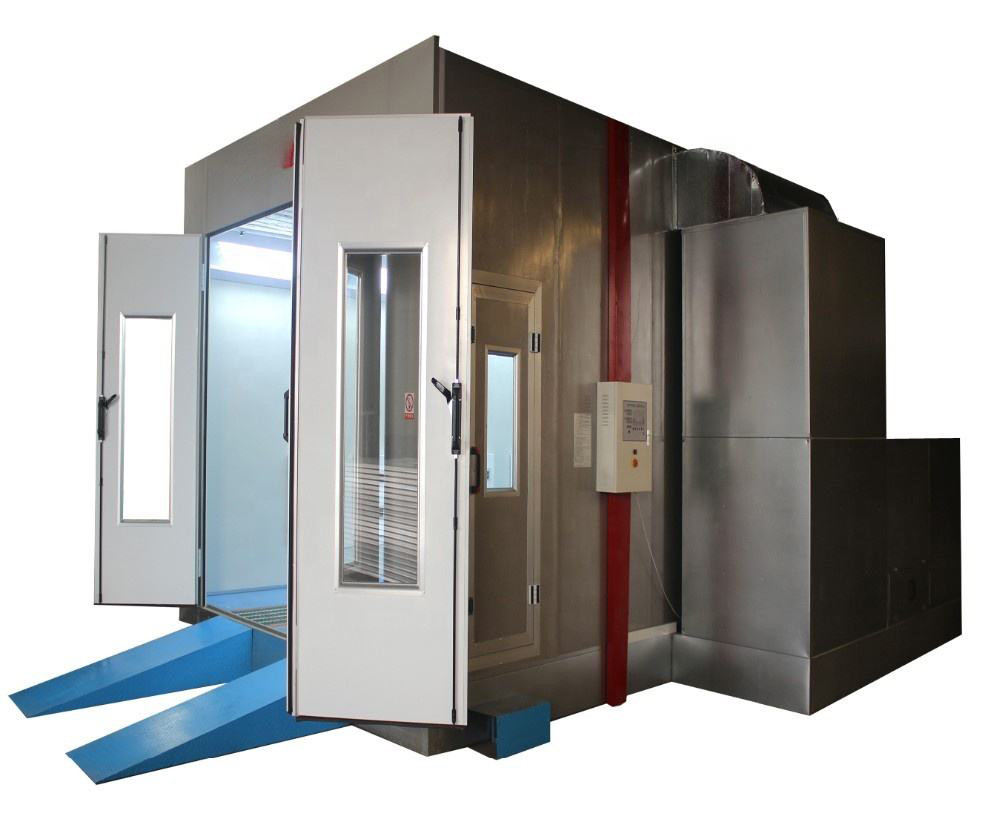

การปั่นท่อสี่เหลี่ยมและกรอบอลูมิเนียมสําหรับการติดตั้งหน่วยอากาศในห้องฉีด

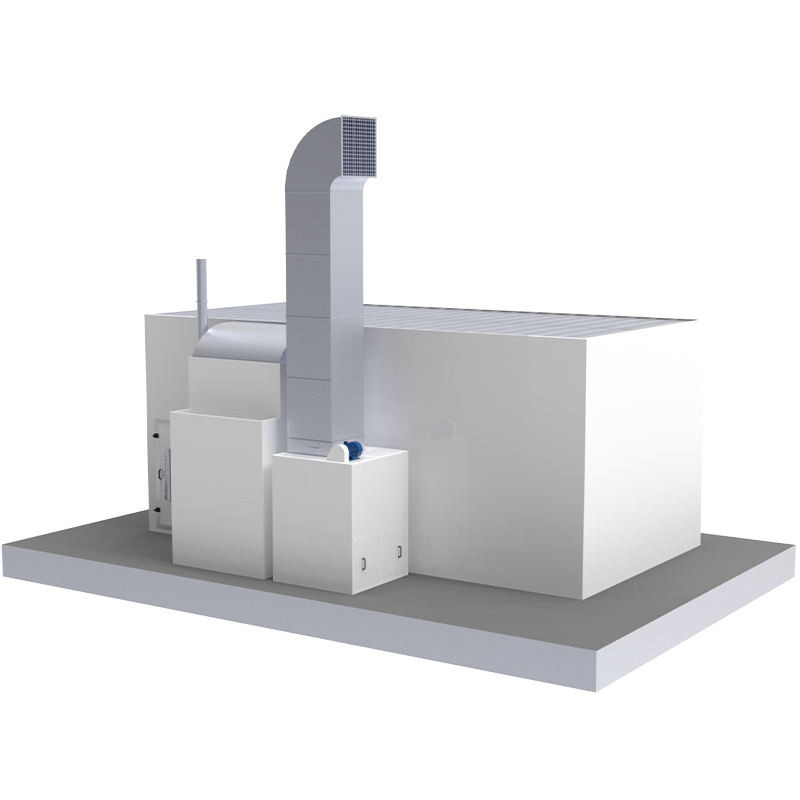

การติดตั้งหน่วยอากาศของห้องฉีดรวมการเข้าอากาศจากด้านข้างและการออกจากด้านหลัง
การปั่นท่อสี่เหลี่ยมและกรอบ tee อลูมิเนียมที่มีสีขาวและความแข็งแรงสูง เครื่องผลิต 20mm
หน้ากากกระดาษหินหนา แบบนี้ทําให้การจัดการการไหลของอากาศที่มีประสิทธิภาพ
ภายในห้องพักและการกําจัดปนเปื้อน การติดตั้งหน่วยอากาศที่แข็งแรงสนับสนุนการทํางานที่ดีที่สุด
ของห้องสเปรย์ เพิ่มคุณภาพการทาสีทั้งหมด
1โครงสร้างและขนาดของห้องพัก
| รายละเอียด | รายละเอียด |
| พื้นที่ทํางานภายใน | 15,100 (L) × 6,000 (W) × 6,000 (H) มิลลิเมตร |
| รอยเท้าภายนอก | 15,230 (L) × 6,990 (W) × 6,600 (H) มิลลิเมตร |
| การสร้างกําแพง | แผนแซนวิช EPS ขนาด 70 มม (สีขาว); เหล็ก 0.426 มม. |
| การสร้างหลังคา | แผ่น EPS ขนาด 50 มิลลิเมตร; ผิวเหล็กกระปุก |
| พื้น / ฐาน | การจัดตั้ง 2 แถว; งานหนัก 30x4 แบรนแบน + รางเหล็กบิด 8 มม. |
2. ระบบการเข้าถึงและการเข้า
| ประเภทของรายการ | การตั้งค่า |

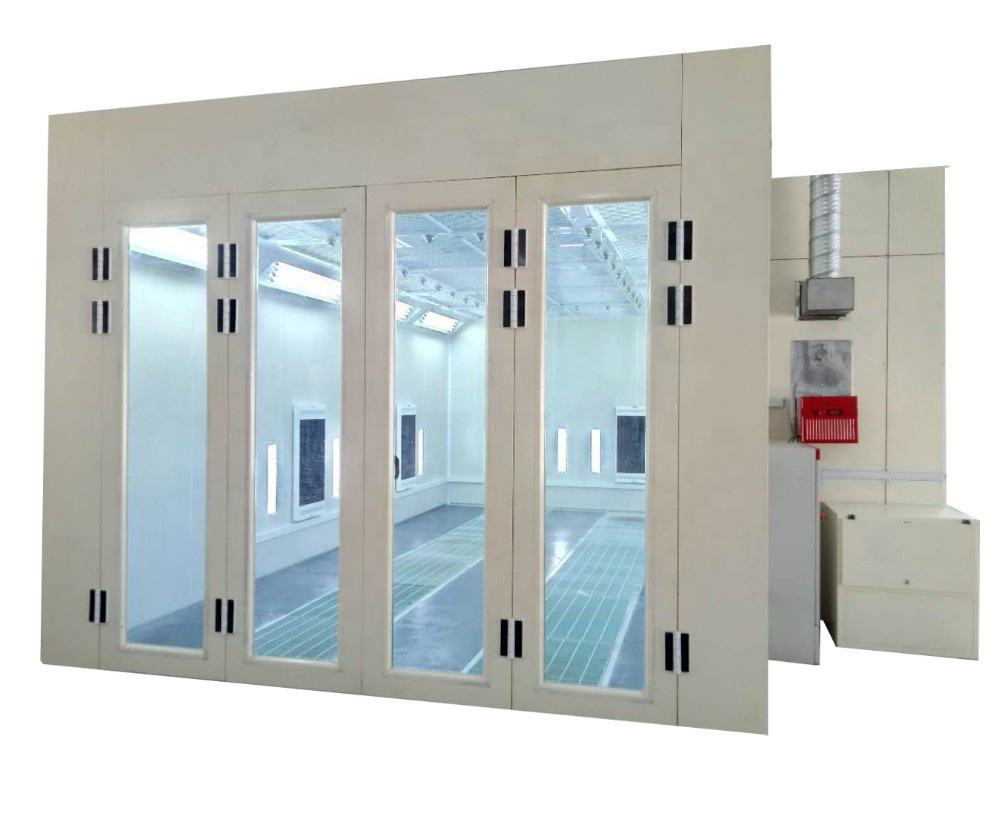

| ทางเข้าหลัก | ประตูโลหะแผ่น 4 พับ (4,000 W × 4,600 H mm); ช่องชมกระจกหมึก; EPS Core(ไม่จํากัด: โครงการไฟฟ้า) |
| ประตูพนักงาน | 2 หน่วย (800 W × 2,000 H mm); พร้อมกับล็อคความดันความปลอดภัยและกระจกสังเกต |
3. การปรับปรุงอากาศและการไหลของอากาศ
| ระบบ | มอเตอร์และการทํางาน |
| การประกอบการรับ |
แฟน:4x เซ็นทริฟิวเกล 2 ช่อง (โรเตอร์ภายนอก) พลังงาน2 กลุ่ม (ทั้งหมด 4 แฟน) 7.5 kW ต่อมอเตอร์ ปริมาณอากาศ:40,000 m3/h การควบคุมการไหล:เครื่องปรับอากาศ |
| การประกอบการสกัด |
แฟน:2x เซ็นทริฟิวเกอร์ขับขี่เข็มขัด พลังงาน11 kW ต่อมอเตอร์ ปริมาณอากาศ:4,000 m3/h (นามinali) การควบคุมการไหล:เครื่องปรับความร้อนด้วยมือ |
| ชุดปรับระบาย | ประกอบด้วยท่อตรง (4x), 90 ° เอลโค (1x), 45 ° เอลโค (1x) ต่อกลุ่ม |
4. การทําความร้อนและการประมวลผลทางความร้อน
| ส่วนประกอบ | รายละเอียด |
| หน่วยเผาไหม้ | 2x Riello RG5S (ใช้ดีเซล) |
| เครื่องแลกเปลี่ยนความร้อน | สแตนเลส SUS304 ประสิทธิภาพสูง |
| ความจุความร้อน | ปริมาณการออกกําลังสูงสุด: 26,000 kW |
| ผลงาน |
การฉีด:การเพิ่มอุณหภูมิ 20°C การแป้ง:60°C เป้าหมาย (10 ∼ 15 นาที) |
5. ระดับระดับการกรอง
| สถานที่ | สื่อกรอง | มาตรฐาน |
| การรับประทาน (ก่อนกรอง) | ไม้ยางกระเป๋าแท้ | EN 779 / G3 |
| ราคาสูงสุด (ปรับ) | สารสื่อ viscose ที่มีประสิทธิภาพสูง | EN 779 / F5 |
| พื้น (ตัวจับ) | แมทปิดสีจากใยแก้ว | EN 779 / G3 |
| คลื่นออก (สารเคมี) | คอนกรูลคาร์บอนที่กระตุ้น | การกําจัด VOC/กลิ่น |
6อุปกรณ์ไฟฟ้าและแสงสว่าง
| ลักษณะ | รายละเอียด |
| ความจุทั้งหมด | 56 กิโลกรัม |
| ไฟเพดาน | 20 เครื่องติดตั้ง (แต่ละชิ้นมี 4 ท่อ) = 80 ท่อ |
| ไฟด้านผนัง | 22 เครื่องติดตั้ง (แต่ละชิ้นมี 4 ท่อ) = 88 ท่อ |
| ความแรงของแสง | ≥ 1000 ลักซ์ |
| แผ่นควบคุม | ฟังก์ชัน: เปลี่ยนโหมด (สเปรย์ / เบ็ค), ควบคุมอุณหภูมิ, ไทม์, หยุดฉุกเฉิน, เครื่องเตือนความดัน, ตัวชี้สัญญาณความผิดพลาด |
ห้องฉีดรถยนต์ขนาดใหญ่ถูกออกแบบเพื่อตอบสนองความต้องการที่หลากหลาย
และลักษณะที่ปรับเปลี่ยนได้ ขนาดภายใน 6900 × 3900 × 2650 มิลลิเมตร (L × W × H)
ขณะที่ด้านนอกมีขนาด 7000 × 5350 × 3400 มิลลิเมตร (L × W × H)
ประกอบด้วยแผ่นเหล็กกระดาษบิดการสะสม, สนับสนุนโดยท่อสี่เหลี่ยมและกรีตพื้น, รับประกันภาระยนต์โดยรวม
ความจุ 2.4T ปรับได้ตามความต้องการ
ประตูหน้าหลัก ขนาด 3000 × 2600 มม (W × H) มีสามใบที่มีหน้าต่างกระจกกระชับสี่เหลี่ยมและบรรจุ EPS
ประตูทํางานเพิ่มเติม ขนาด 800 × 2000 มิลลิเมตร (W × H) มีล็อคความดันและหน้าต่างการสังเกต
แผ่นผนัง EPS และหลังคาแผ่นเหล็กกระดาษให้ความแข็งแกร่ง
ระบบแสงส่งมอบมากกว่า 1000Lux กับ 32 ด้านบนและ 16 ไฟ LED เข็มขัด
ช่องรับและช่องออก โดยมีเครื่องเผาไฟ Riello RG5S ให้ความร้อนที่ดีที่สุด ระบบกรองที่ครอบคลุม
สภาพแวดล้อมการทํางานที่สะอาด ขณะที่ระบบควบคุมอิเล็กทรอนิกส์
ความต้องการอยู่ที่ 17kW. ((สามารถถูกปรับแต่ง)
