| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | CoatTech |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | บีบูธ-A5 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | USD5000-USD10000/SET |
| รายละเอียดการบรรจุ: | ด้วยฟิล์มและกล่องปกติ |
| เวลาการส่งมอบ: | 15 วันหลังจากฝาก |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 30set/เดือน |
| ชื่อ: | บูธพ่นสีขนาดใหญ่ | แหล่งจ่ายไฟ:: | 380V/50Hz/3ph หรือตัวเลือกอื่น ๆ |
|---|---|---|---|
| การใช้พลังงาน:: | ดีเซล, ก๊าซ, ไอน้ำ, ไฟฟ้าหรือตัวเลือกอื่น ๆ | ประตูหลัก:: | สไตล์พับหรือสไตล์การกลิ้งไฟฟ้า |
| มอเตอร์:: | แบรนด์จีนหรือแบรนด์นำเข้า | ควบคุม sytem:: | Switch Style หรือ PLC Touch Screen Control |
| กำแพง:: | Metal Sheld, EPS, Rock Wool of PU สำหรับตัวเลือก | สี:: | ตัวเลือกสีขาวหรืออื่น ๆ |
| แอปพลิเคชัน:: | รถบัส/รถบรรทุกหรือผลิตภัณฑ์โลหะอื่น ๆ | แหล่งพลังงาน:: | น้ำไฟฟ้าก๊าซ |
| การเคลือบผิว: | 10-50um | มิติ:: | ตามต้องการ |
| ระดับเสียงรบกวน: | ≤80dB | ขนาด: | ใหญ่ |
| วัสดุ: | เหล็ก | การใช้งาน: | พ่นสีรถยนต์, พ่นสีเฟอร์นิเจอร์, พ่นสีอุตสาหกรรม |
| สี: | สีขาว/Custmomized | ระบบกรอง: | ตัวกรองฝ้าเพดาน, ตัวกรองไฟเบอร์กลาส, ตัวกรองคาร์บอนกัมมันต์ |
| ประเภทประตู: | ประตูม้วน/Custmomized | ประเภทสินค้า: | ห้องสเปรย์ |
| แสงสว่าง: | นำ | ระบบทำความร้อน: | หัวเผาแก๊ส/หัวเผาดีเซล |
| การไหลของอากาศ: | 25000m³/h | ระบบควบคุม: | แผงควบคุมแอลซี |
| พลัง: | 18.5KW/กำหนดเอง | แรงดันไฟฟ้า: | 3*380V 1*220V |
| เน้น: | โรงงานสีภายในอุตสาหกรรม,ห้องฉีดขนาดใหญ่อุตสาหกรรม,รถบัสห้องสีภายใน |
||

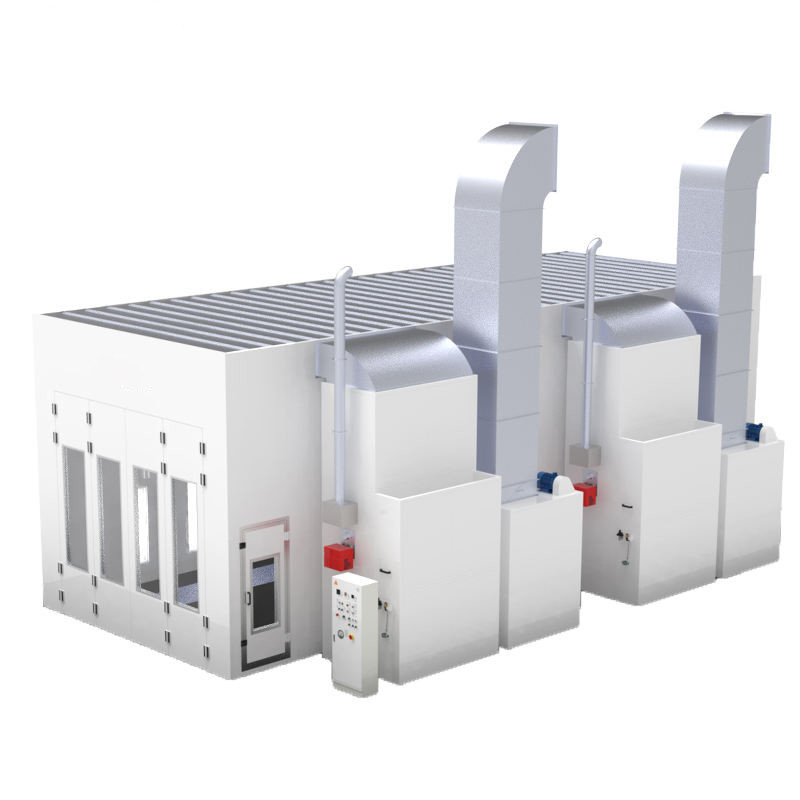

บูทสเปรย์อุตสาหกรรมที่มีประตูหน้าและประตูทํางานสําหรับการทาสีแม่นยํา บูทสเปรย์
ผนังและแผ่นหลังคาของห้องฉีดถูกทําจาก EPS ด้วยแผ่นเหล็กสีความหนา 0.426 มม
ให้ความแข็งแกร่งและความแข็งแรงของโครงสร้าง
ความหนา 50 มิลลิเมตร ทั้งสองประเภทของแผ่นถูกปิดด้วยขอบเหล็กสําหรับความทนทานเพิ่มเติม วัสดุทางเลือก เช่น
หนังหินและ PU มีให้เลือกเพื่อเพิ่มความกันความร้อนและความทนทานต่อไฟ
| ประเภทส่วนประกอบ | การตั้งค่า & ปริมาตรเทคนิค |
| พื้นที่ทํางานภายใน | 15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| รอยเท้าภายนอก | 15,130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |
| รากฐานและพื้น |
การจัดวาง:การปรับปรุงกรีลล์สองแถว วัสดุสายด่วน 30x4 มิลลิเมตรรวมกับเหล็กบิด 8 มิลลิเมตร จํานวน:24 ส่วนของกรีลล์ เส้นทางการสกัด:ระดับพื้นดิน (การออกแบบผนังข้างเป็นตัวเลือก) |
| ทางเข้าหลัก |
เปิดช่อง:4,000 มิลลิเมตร (W) × 4,600 มิลลิเมตร (H) การออกแบบ:โครงสร้างโลหะแผ่นพับ 4 ใบ กระจก:แก้วความปลอดภัยที่แข็งแรงสี่เหลี่ยม คอร์:อีพีเอสไอโซเลชั่น ตัวเลือก:โครงการปิดไฟฟ้า |
| การเข้าถึงบริการ |
จํานวน:2 หน่วย ขนาด:800 มม × 2,000 มม ความปลอดภัย:พร้อมกับล็อคลดความดัน และวิวพอร์ต |
| ผ้าคลุมห้อง (ผนัง) |
ประเภทบอร์ดแซนวิช EPS สเปค:ความหนา 70 มิลลิเมตร (ความกว้างจริง 1150 มิลลิเมตร) จบ:0.426 มิลลิเมตร สแตนเลสสีขาว ขอบ:สายเหล็กปิดสองครั้ง ตัวเลือก Alt:หนังหินหรือพอลิอุเรธาน (PU) |
| โครงสร้างเพดาน |
ประเภทกระดาษประกอบ EPS สเปค:ความหนา 50 มิลลิเมตร (ความกว้างจริง 1150 มิลลิเมตร) จบ:0.426 มิลลิเมตร สแตนเลสสีขาว |
| ระบบแสง |
ระดับเพดาน:20 ชุด (4 ท่อ/ชุด) = 80 หน่วย (18W) แอเรย์ข้าง:22 ชุด (4 ท่อ/ชุด) = 88 หน่วย (18W) ประเภทLED, บ้านกันระเบิด ความแรง:≥ 1000 ลักซ์ |
| ระบบอากาศเข้า |
กลุ่ม:2 หน่วย รายละเอียดแฟน:4x เซ็นทริฟิวเกล 2 ช่อง (โรเตอร์ภายนอก) มอเตอร์:7.5 KW ต่อพัดลม ความจุ:40,000 m3/h ความเร็ว:0.25 m/s (ไม่มีภาระ) เครื่องดับ:การปรับปนิวเมติก |
| การระบายอากาศ |
กลุ่ม:2 หน่วย รายละเอียดแฟน:2x เซนติฟิวเกล 2 ช่อง (Belt/Pulley Drive) มอเตอร์:11 KW ต่อพัดลม ความจุ:4,000 m3/h (นามinali ต่อสเปค) เครื่องดับ:การปรับด้วยมือ |
| การก่อสร้างบ้าน |
โครงสร้าง:ท่อสี่เหลี่ยมผสมผสาน + กรอบเทีอะลูมิเนียม จบ:การเคลือบสีขาว การกันความร้อน:20 มิลลิเมตร เครื่องทําหน้ากากหิน |
| ระบบความร้อน |
เครื่องเผา:2x Riello RG5S (ดีเซล) เครื่องเปลี่ยนความร้อน:SUS304 สแตนเลส ผลิต:ขนาดสูงสุด 26,000 kW (ความร้อน) โหมดการฉีด:+20°C ขึ้น (แอมบิโอแอนด์ ถึงเป้าหมาย) ระบบเผา:เป้าหมาย 60 °C (เวลาเริ่มต้น 10 15 นาที) |
| ขั้นตอนการกรอง |
ขั้นตอนที่ 1 (ทางเข้า):ผ้าปูเป๋าประเภท G3 (EN 779) ขั้นตอนที่ 2 (สูงสุด):F5 สารสกัดวิสโกเซสความลึกเต็ม (EN 779) ระยะที่ 3 (ชั้น):เครื่องกักหมอกไฟเบอร์กล๊าส (G3) ขั้นตอนที่ 4 (ทางออก)คาร์บอนกระตุ้น (VOC/Benzene adsorption) |
| อินเตอร์เฟซควบคุม |
ฟังก์ชัน:เครื่องเลือกโหมด (สเปรย์/เบค) เครื่องควบคุมอุณหภูมิ เครื่องกําหนดเวลาวงจร ความปลอดภัย:หยุดฉุกเฉิน ตัวแสดงความผิดพลาด เครื่องเตือนความดัน เครื่องจํากัดอุณหภูมิ กว้าง:วอลท์เมตร แอมเมตร เครื่องวัดความดัน |
| ชุดปรับระบาย |
สายตรง:4 ช่อง (1000 mm3) ต่อกลุ่ม การบิด:1x 90° คอ, 1x 45° คอต่อกลุ่ม |
| ความจุไฟฟ้าทั้งหมด | 56 KW |
ห้องฉีดรถยนต์ขนาดใหญ่ถูกออกแบบเพื่อตอบสนองความต้องการที่หลากหลาย
และลักษณะที่ปรับเปลี่ยนได้ ขนาดภายใน 6900 × 3900 × 2650 มิลลิเมตร (L × W × H)
ขณะที่ด้านนอกมีขนาด 7000 × 5350 × 3400 มิลลิเมตร (L × W × H)
ประกอบด้วยแผ่นเหล็กกระดาษบิดการสะสม, สนับสนุนโดยท่อสี่เหลี่ยมและกรีตพื้น, รับประกันภาระยนต์โดยรวม
ความจุ 2.4T ปรับได้ตามความต้องการ
ประตูหน้าหลัก ขนาด 3000 × 2600 มม (W × H) มีสามใบที่มีหน้าต่างกระจกกระชับสี่เหลี่ยมและบรรจุ EPS
ประตูทํางานเพิ่มเติม ขนาด 800 × 2000 มิลลิเมตร (W × H) มีล็อคความดันและหน้าต่างการสังเกต
แผ่นผนัง EPS และหลังคาแผ่นเหล็กกระดาษให้ความแข็งแกร่ง
ระบบแสงส่งมอบมากกว่า 1000Lux กับ 32 ด้านบนและ 16 ไฟ LED เข็มขัด
ช่องรับและช่องออก โดยมีเครื่องเผาไฟ Riello RG5S ให้ความร้อนที่ดีที่สุด ระบบกรองที่ครอบคลุม
สภาพแวดล้อมการทํางานที่สะอาด ขณะที่ระบบควบคุมอิเล็กทรอนิกส์
ความต้องการอยู่ที่ 17kW. ((สามารถถูกปรับแต่ง)
