เครื่องขนส่งที่ไม่มีเครื่องขับ + สายขนส่งที่ดิน

วัตถุประสงค์

ใช้สําหรับการบําบัดผิวของชิ้นงานขนาดใหญ่และหนักที่มีผลผลิตที่ต่ํา

ความต้องการ

กระแสกระบวนการ:

ชิ้นส่วนบน--> ทราย--> การทําความสะอาด--> การแห้ง--> การสเปรย์สี--> การถักสี--> ชิ้นส่วนออก

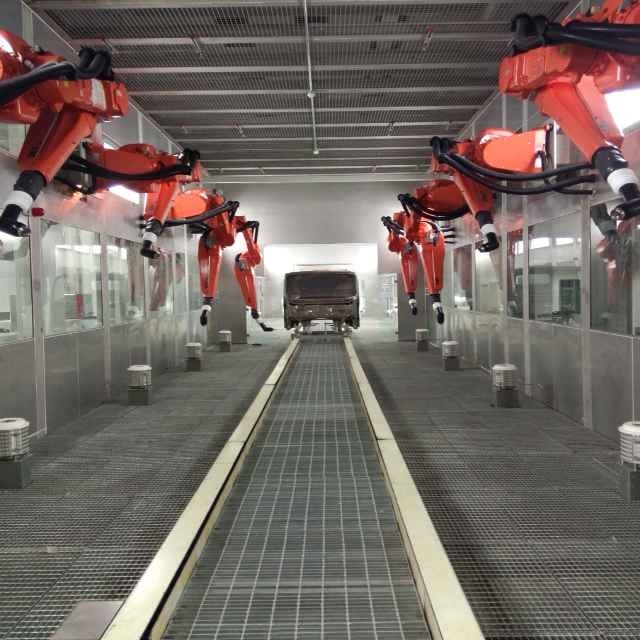

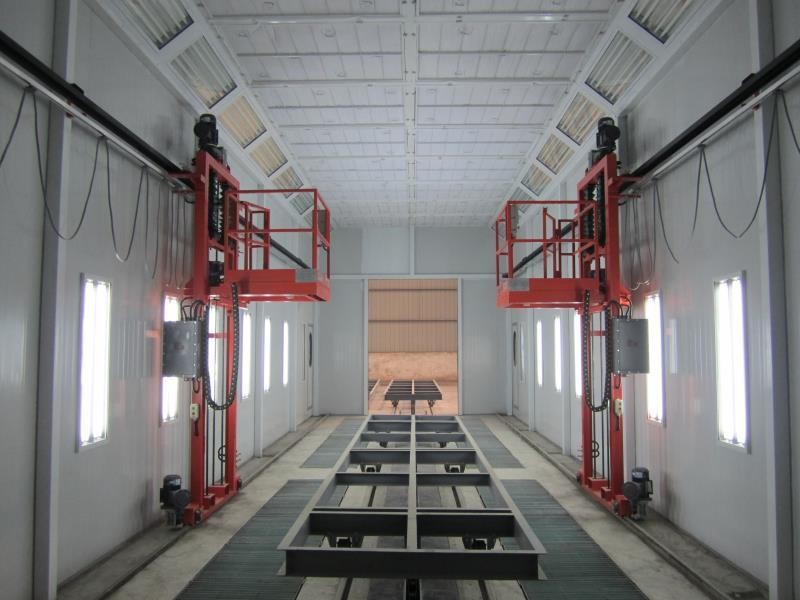

โครงสร้างห้องประกอบด้วย: ห้องเคลือบ, ห้องทําความสะอาด, ห้องแห้ง, ห้องทาสีสเปรย์, และห้องอบ (ตามต้องการของสินค้า);

รถแปล: มันถูกผสมและสร้างโดย I-beam และสแตนเลสช่อง และพื้นผิวถูกผิวเคลือบด้วยแผ่นเหล็กหนา 8 มม.

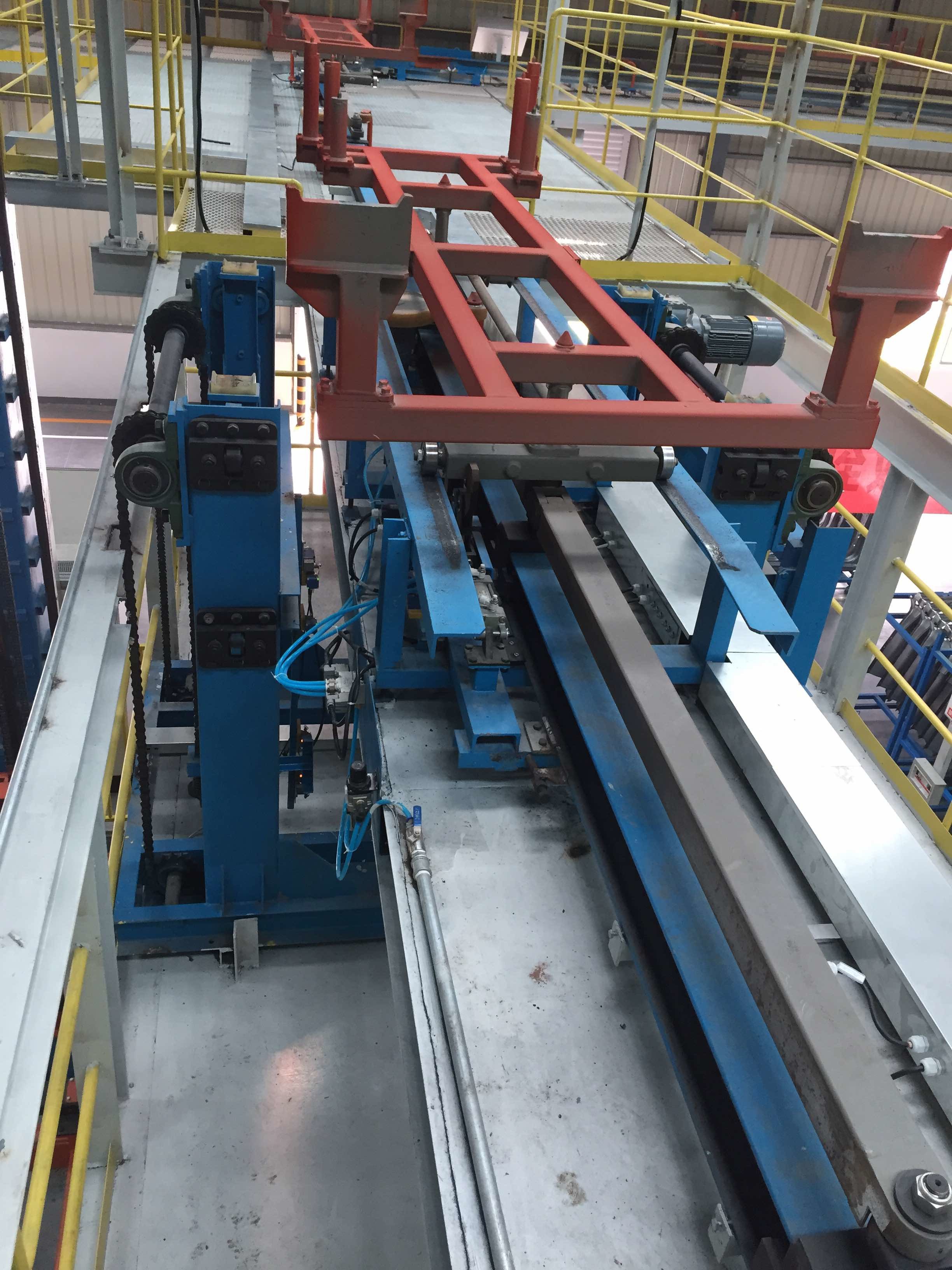

คําอธิบายของอุปกรณ์โซ่ขนส่งที่ดิน:

มันประกอบด้วยส่วนใหญ่ของอุปกรณ์ขับเคลื่อน, เชือกดึง, อุปกรณ์ความเข้มแข็งและขนส่ง

เส้นทาง

(1) อุปกรณ์ขับเคลื่อน

พลังงานของอุปกรณ์ขับเคลื่อนถูกส่งไปยัง spindle การขับเคลื่อนผ่านเครื่องยนต์-การลดและโซ่การส่ง. ในที่สุด sprocket การขับเคลื่อนขับเคลื่อน conveyor

วงโซ่, ทําให้วงโซ่ขนส่งเคลื่อนย้ายไปข้างหน้าตามสายโซ่ขนส่ง; การใช้เครื่องลดวงล้อสี่หมุนไซคโลไดัลสามารถปรับปรุงประสิทธิภาพการส่งได้มาก และ

การเคลื่อนไหวเป็นที่เชื่อถือได้

(2) เชือกดึง

เชือกประกอบด้วยแกนสปิน, แผ่นเชือก, แผ่นเชือก pusher และกล่องม้วน

ระยะระหว่างตัวผลัก สามารถประกอบเป็นรูปร่างต่างๆ ตามความต้องการ

เพียงเพื่อตอบสนองความต้องการของจังหวะการทํางาน

ซีรี่ย์โซ่ขนส่งนี้ใช้เหล็กแมนแกนเซสคุณภาพสูงเป็นแผ่นโซ่ และทั้งหมดต้องทดสอบความยืดหยุ่นที่กําหนดไว้ก่อนออกจากโรงงาน

(3) อุปกรณ์ยืด

อุปกรณ์นี้ทําให้แน่ใจว่าทั้งโซ่ขนส่ง

ในขณะเดียวกันมันสามารถดูดซึมหรือชดเชย

ความผิดพลาดในการติดตั้งของโซ่ขนส่ง การขยายและการหดตัวที่เกิดจากการขยายความร้อน, การหดตัวและการปรับปรุงแรงระหว่างการทํางานรับรองว่าโซ่ขนส่งมีความตึงเครียดเบื้องต้นที่จุดลมออกของอุปกรณ์การขับเคลื่อนและกําจัดอุปกรณ์ที่สร้างความตึงเครียดลบในเส้นทั้งหมด.

เครื่องยืดชุดนี้ใช้สกรูสต๊อปเป็นหลักในการยืด

ค่อนข้างเรียบง่ายและคอมแพคต์ และแรงกระชับของมันค่อนข้างคง

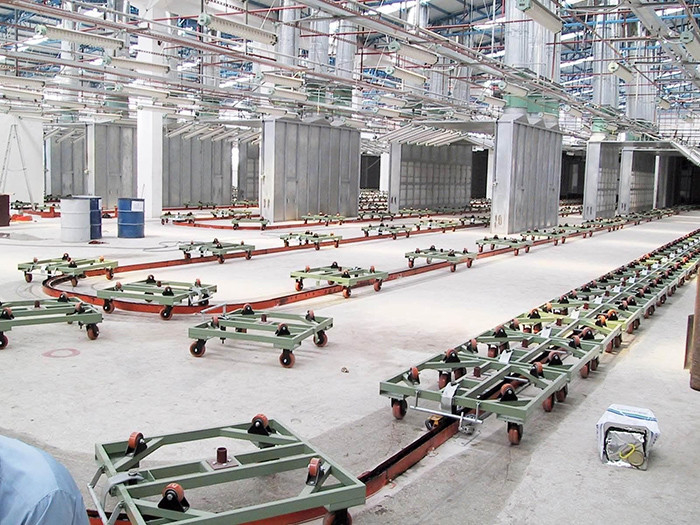

(4) สายขนส่ง

เส้นทางรถรางรับรอง 30kg / m รถไฟเบา (พื้นฐาน

โครงการ) ล้อเดินใช้ล้อเหล็กรถไฟเบา และบราคเกอร์รถตู้ทั้งหมดถูกเชื่อมจากเหล็กส่วน, มีโครงสร้างที่แข็งแรง

เส้นทั้งหมดรับรองการควบคุม PLC การปรับความเร็ว stepless และมี

โซนดักชันหลายตัว และปุ่มควบคุม
